CLT DÖRR

Struktur

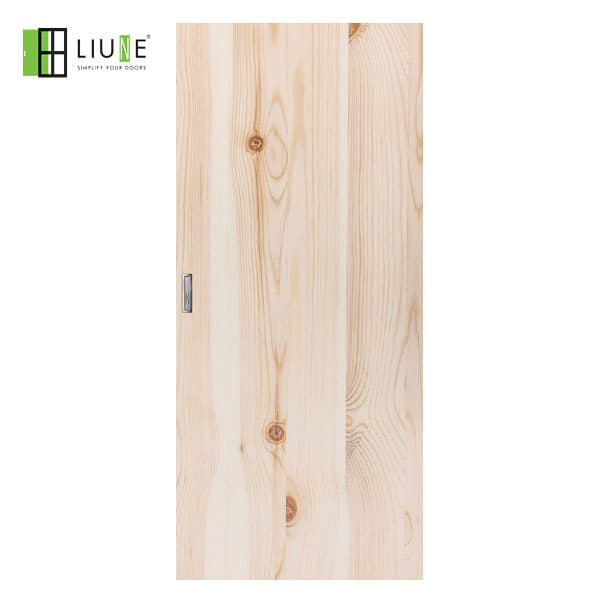

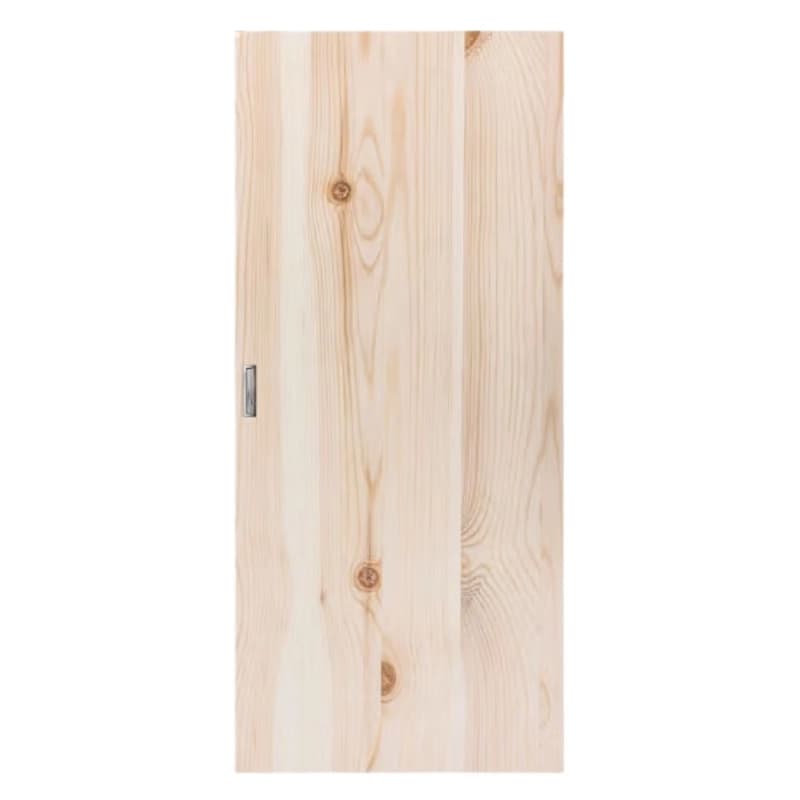

Ytskiktet på dörren är alltid av högkvalitativ gran, och kanterna är bearbetade för att vara kvistfria och felfria. CLT-dörren är konstruerad med en flerskiktsstruktur. Elementet är tillverkat av konstruktionsstål och strukturen är fabrikssvetsad. Elementet är tillverkat av CE-märkta stålprofiler.

Dörrbredd

710–1210 mm för enkeldörrar och 1034–2434 mm för pardörrar. I nätbutiken kan du identifiera pardörrar utifrån deras bredder, till exempel "Fri öppning" som är 1434 mm, 1634 mm eller 1834 mm.

Dörrhöjd

CLT-dörrar har som standard en höjd på 2100 mm. Specialbeställningar för dörrar upp till 2500 mm höga är tillgängliga. Kontakta vår försäljningsavdelning om du vill beställa en dörr med specialhöjd.

Ljudisolering
LIUNE CLT-dörr Rw 23 dB.

Ytskikt

Snidad och längsgående borstad, avslutad med ytslipning. Kunderna kan applicera den önskade ytbehandlingen på materialet, vilket gör att de kan uppnå den föredragna nyansen för projektet. Ytan kan behandlas enligt Tikkurilas transparenta färgkarta.

Beslag

Det standardmonterade Liune-handtaget ingår med dörren, och andra handtagsalternativ är tillgängliga beroende på projektet. Dörren levereras installationsklar, med handtaget förmonterat. Det externa handtaget monteras på plats.

Lås och Låsstruktur

Som ett tillbehör kan du välja ett lås för dörren. De tillgängliga låsalternativen kan väljas från rullgardinsmenyn.

Tröskel

Liune-dörrar har ingen tröskel, vilket möjliggör hinderfri åtkomst.

Rullbeslag och Tätning

Rullbeslag, som gör att dörren kan glida längs en skena, kan beställas med dörren. En mjuk vit tätlist finns tillgänglig för att dämpa ljudet när dörren stängs mot karmen, och den kan köpas här. täältä.

Dörrhängning

Dörrarnas utseende är enhetligt, så dörrhängningen (vänster eller höger) kan fritt väljas beroende på projektet.

Utrustning

Upphängningsbeslag är redan monterade på dörren. Dörren dras helt in i väggen med det infällda handtaget, som är förmonterat. Det externa handtaget reducerar det fria passageutrymmet med cirka 100 mm. Dörren är också förmonterad med Liunes lås- och trycklås, som fungerar med Liune-elementet för att bromsa dörröppningen och fungera som en säkerhetsmekanism.

Garanti

Vi ger två års produktgaranti.

Vi vill att designen av byggnadsdelarna ska vara så smidig som möjligt. Desigarbetet underlättas av byggnadsdelarnas CAD-bilder (DWG), PDF-måttritningar, produktdeklarationer, produktkort och Liune GDL-objekt. GDL-objektbiblioteket är ett mångsidigt verktyg som är enkel att använda och som fungerar i ArchiCAD-miljö.

Användning av produktinformationen förutsätter ett Acrobat Reader -program. Att öppna och behandla DWG-ritningar förutsätter ett separat CAD-program. Om du använder ett ArchiCAD -program, kan du ladda ner Liune GDL -objektet.

Vi önskar dig trevliga designstunder med Liune -objekten!

---

Här under kan du hitta DWG-filer för CAD-program, PDF-filer för läsprogram, GDL-objekt för ArchiCAD versioner, RFA-filer för Autodesk Revit programmet och VXZ-filer för Vertex. Filerna innehåller alla nödvändiga måttuppgifter.

---

LIUNE CAD -drawing library DWG

För Autodesk AutoCAD program finns dwg som dynamiska block. Filen innehåller alla Liunes elementalternativ, inklusive Liunes renoveringselement.

Liune dynamic block library 2022.dwg (13.5MB)

User's guide Liune AutoCAD dynamic blocks.pdf



---

LIUNE DOOR PDF -bibliotek med måttritningar

LIUNE DOOR höga dörr element 66mm och 95mm
LIUNE DOOR bastu stomme 95mm 120mm 565 KB
LIUNE DOOR enkeldörr och pardörr stomme 120mm 592 KB
LIUNE DOOR enkeldörr och pardörr stomme 66mm 1 MB
LIUNE DOOR enkeldörr och pardörr stomme 95mm 2 MB
Liune renoveringselement 3 MB
Liune renoveringselement utan motkarm 3 MB

---

Liunes ArchiCAD-objekt 1/2023

LIUNE GDL library 2023.lcf

User guide for GDL Liune library.pdf

---

LIUNE VXZ -filer (Vertex)

Liune element 66mm 4 MB

Liune element 95mm 4 MB

Filerna och deras innehåll är angivna med största möjliga noggrannhet. Aulis Lundell Oy tar inte ansvar för eventuella fel i filerna, deras funktioner eller de angivna måtten. Informationens riktighet bör alltid kontrolleras.

---

LIUNE Revit RFA -filer, Autodesk Revit ver. 2016

Liune D1 massive door 2 MBLiune D2 laminate door 2 MB
Liune D3 smooth white door 2 MB
Liune D4 white milled mirror door 2 MB
Liune D5 moisture resistant door 2 MB
Liune D6 oak veneer door 2 MB
Liune D7 light opening door 2 MB
Liune D8 panel door 2 MB
Liune D9 glass door opal clear dark grey 2 MB
Liune D10 mirror door 2 MB
Liune D11 sauna glass sauna wood door 2 MB
Liune D13 veneer door 2 MB
Liune D14 print glass 2 MB
Liune D15 classic sliding door by liune 916 KB
Liune D16 design door 2 MB

---

Instruktionför BIM objekt Autodesk RFA filer

Liune REVIT USER GUIDE 2 MB

---

Dörrarnas ytstrukturer för Revit

Förhandsvisning av ytorna:

Ladda ner ytstrukturen för dörrarna i länken nedan och spara dem. Du behöver bilderna i Revit-programmet som vit dörryta i båda Revit-versionerna.
Liune door textures 2,59 MB

---

RFA 2012 filer (Autodesk Revit ver. 2012-2015)

Liune D1 massive door 2 MB
Liune D2 laminate door 2 MB
Liune D3 smooth white door 2 MB
Liune D4 white milled mirror door 3 MB
Liune D5 moisture resistant door 2 MB
Liune D6 oak veneer door 2 MB
Liune D7 light opening door 2 MB
Liune D8 panel door 2 MB
Liune D9 glass door opal clear dark grey 2 MB
Liune D10 mirror door 2 MB
Liune D11 sauna glass sauna wood door 2 MB
Liune D13 veneer door 2 MB
Liune D14 print glass 2 MB
Liune D15 classic sliding door by liune 824 KB
Liune D16 design door 2 MB
