LIGHT DÖRR KLAR
Köp separat, dörrblad med ljusöppningar (Liune D7)
0,00 €
Totalbelopp:
0,00 €
Struktur

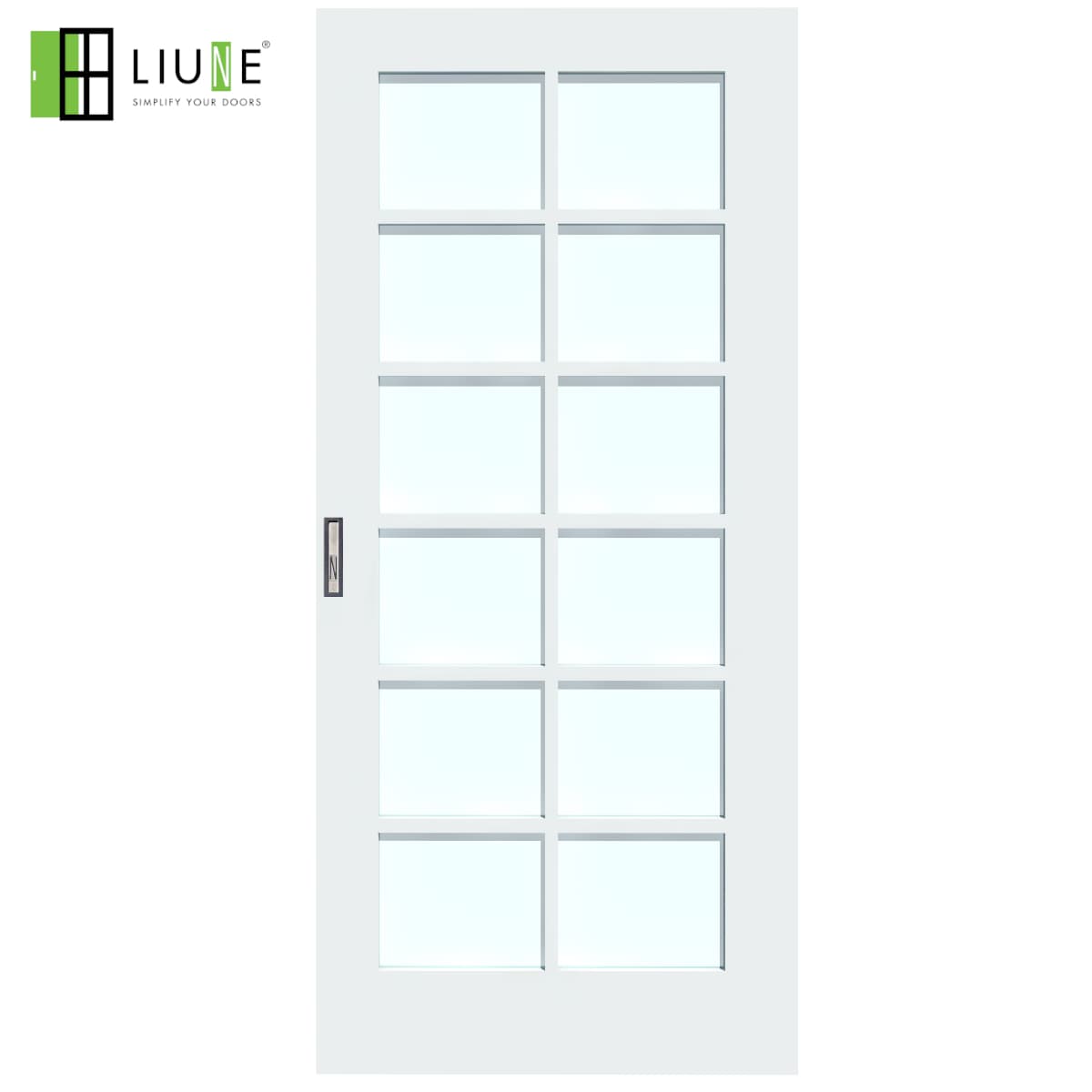

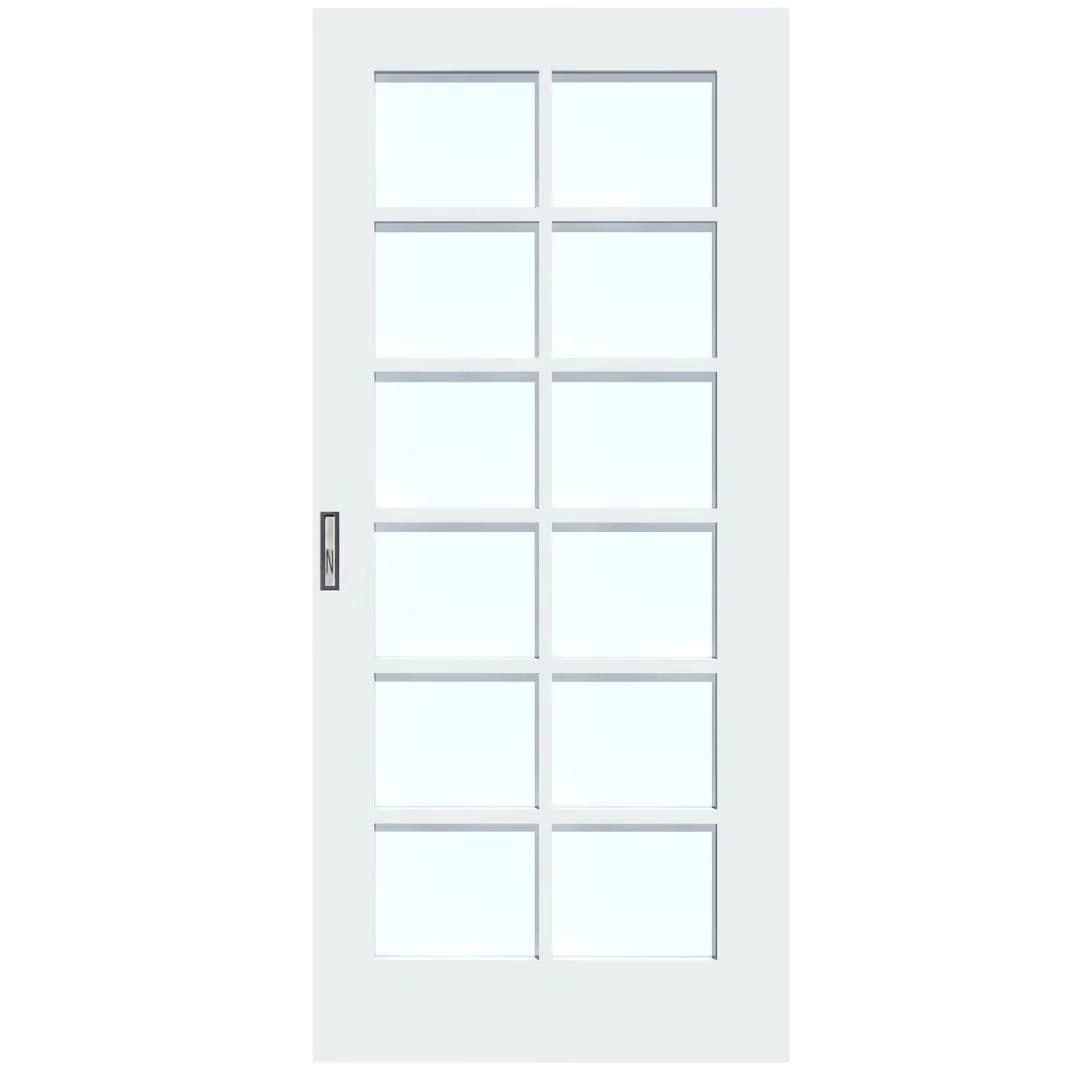

Dörrens ramar är tillverkade av massivt MDF-material som är målat vitt, och ljusöppningarna är av glas. Den högkvalitativa homogena massivträpanelen är väl lämpad för torra förhållanden. Endast trä från resurssparande gallringsavverkningar används vid tillverkningen. Dörrbladets tjocklek är 25 mm.
Dörren levereras med upphängningsbeslag, en Liune-regel och ett handtag förmonterade. Kompatibla ramkomponenter för separat sålda dörrblad kan köpas separat här.
Dörrbredd
VALO-dörrar finns i bredder från 610 till 1210 mm. Bredare dörrar kan beställas som specialtillverkning.
Dörrhöjd
VALO-dörrar finns i höjderna 2100 eller 2300 mm. Högre dörrhöjder kan beställas som specialtillverkning.
Ljudisolering
LIUNE VALO-dörren har ett ljudreduktionsindex på Rw 23 dB, testat av Sitowise Oy.
Dörrytan
Standardfärgen är målad vit (NCS S 0502-Y). Alla färger är tillgängliga på begäran enligt RAL- och NCS-färgkartor.
Glasets färg är klar.
Beslag
Liunes standardhandtag ingår i dörrleveransen, med andra handtagsalternativ tillgängliga för att passa projektet. Välj ditt önskade handtag från rullgardinsmenyn. Dörren levereras installationsklar, med ett infällt handtag förmonterat, medan det yttre handtaget monteras på plats.
Lås och låshus
Ett lås kan läggas till som tillbehör. Tillgängliga låsalternativ kan väljas från rullgardinsmenyn.
Tröskel
Liune-dörrar har ingen tröskel, vilket garanterar hinderfri tillgång.
Hjul och tätning
Dörren kan också beställas med hjul för att glida längs en skena samt med en vit mjuk tätning för att dämpa ljudet när dörren stängs mot ramen, tillgänglig här.
Hängning
Dörrens utseende är enhetligt, vilket möjliggör fri val av dörrhängning beroende på projektet.
Montering
Upphängningsbeslag är redan monterade på dörren. Dörren låses helt in i väggen med ett infällt handtag, som är förmonterat på fabriken. Det yttre handtaget minskar den fria passagebredden med cirka 100 mm. Dörren inkluderar även en förmonterad Liune-låsnings- och pop-up-regel, som fungerar som en dämpare och säkerhetsmekanism för att öppna dörren när den används med Liune-elementet.
Garanti
Vi erbjuder två års produktgaranti.
Vi vill att designen av byggnadsdelarna ska vara så smidig som möjligt. Desigarbetet underlättas av byggnadsdelarnas CAD-bilder (DWG), PDF-måttritningar, produktdeklarationer, produktkort och Liune GDL-objekt. GDL-objektbiblioteket är ett mångsidigt verktyg som är enkel att använda och som fungerar i ArchiCAD-miljö.
Användning av produktinformationen förutsätter ett Acrobat Reader -program. Att öppna och behandla DWG-ritningar förutsätter ett separat CAD-program. Om du använder ett ArchiCAD -program, kan du ladda ner Liune GDL -objektet.
Vi önskar dig trevliga designstunder med Liune -objekten!
Här under kan du hitta DWG-filer för CAD-program, PDF-filer för läsprogram, GDL-objekt för ArchiCAD versioner, RFA-filer för Autodesk Revit programmet och VXZ-filer för Vertex. Filerna innehåller alla nödvändiga måttuppgifter.
LIUNE CAD -drawing library DWG
För Autodesk AutoCAD program finns dwg som dynamiska block. Filen innehåller alla Liunes elementalternativ, inklusive Liunes renoveringselement.
Liune dynamic block library 2022.dwg (13.5MB)
User's guide Liune AutoCAD dynamic blocks.pdf
LIUNE DOOR PDF -bibliotek med måttritningar
LIUNE DOOR höga dörr element 66mm och 95mm
LIUNE DOOR bastu stomme 95mm 120mm 565 KB
LIUNE DOOR enkeldörr och pardörr stomme 120mm 592 KB
LIUNE DOOR enkeldörr och pardörr stomme 66mm 1 MB
LIUNE DOOR enkeldörr och pardörr stomme 95mm 2 MB
Liune renoveringselement 3 MB
Liune renoveringselement utan motkarm 3 MB
Liunes ArchiCAD-objekt 1/2023
User guide for GDL Liune library.pdf
LIUNE VXZ -filer (Vertex)
Filerna och deras innehåll är angivna med största möjliga noggrannhet. Aulis Lundell Oy tar inte ansvar för eventuella fel i filerna, deras funktioner eller de angivna måtten. Informationens riktighet bör alltid kontrolleras.
LIUNE Revit RFA -filer, Autodesk Revit ver. 2016
Liune D1 massive door 2 MBLiune D2 laminate door 2 MB
Liune D3 smooth white door 2 MB
Liune D4 white milled mirror door 2 MB
Liune D5 moisture resistant door 2 MB
Liune D6 oak veneer door 2 MB
Liune D7 light opening door 2 MB
Liune D8 panel door 2 MB
Liune D9 glass door opal clear dark grey 2 MB
Liune D10 mirror door 2 MB
Liune D11 sauna glass sauna wood door 2 MB
Liune D13 veneer door 2 MB
Liune D14 print glass 2 MB
Liune D15 classic sliding door by liune 916 KB
Liune D16 design door 2 MB
Instruktionför BIM objekt Autodesk RFA filer
Dörrarnas ytstrukturer för Revit
Förhandsvisning av ytorna:
Ladda ner ytstrukturen för dörrarna i länken nedan och spara dem. Du behöver bilderna i Revit-programmet som vit dörryta i båda Revit-versionerna.
Liune door textures 2,59 MB
RFA 2012 filer (Autodesk Revit ver. 2012-2015)
Liune D1 massive door 2 MB
Liune D2 laminate door 2 MB
Liune D3 smooth white door 2 MB
Liune D4 white milled mirror door 3 MB
Liune D5 moisture resistant door 2 MB
Liune D6 oak veneer door 2 MB
Liune D7 light opening door 2 MB
Liune D8 panel door 2 MB
Liune D9 glass door opal clear dark grey 2 MB
Liune D10 mirror door 2 MB
Liune D11 sauna glass sauna wood door 2 MB
Liune D13 veneer door 2 MB
Liune D14 print glass 2 MB
Liune D15 classic sliding door by liune 824 KB
Liune D16 design door 2 MB
10 års garanti för elementet
| MATERIAL | MDF / 6mm LAMINERAT SÄKERHETSGLAS |
| TJOCKLEK | 25mm |
| YTA | MÅLAD HALVMATT |
| FÄRG | VIT NCS-S0502-Y / RAL 9010 / KLAR |
| LJUDISOLERING | Rw 23 dB |
| EGENSKAPER | FRÄSNING ÄVEN ENLIGT ÖNSKADE MÅTT |
