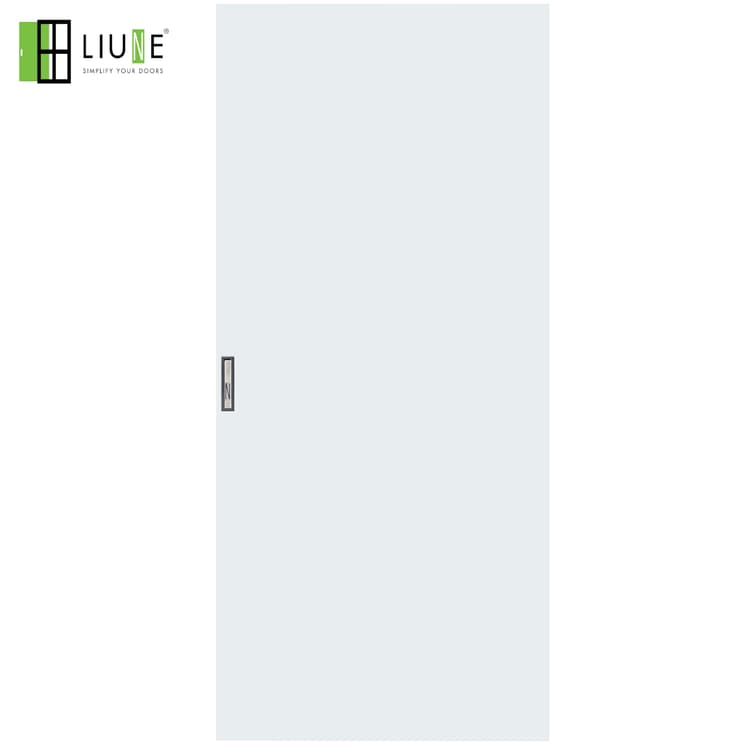

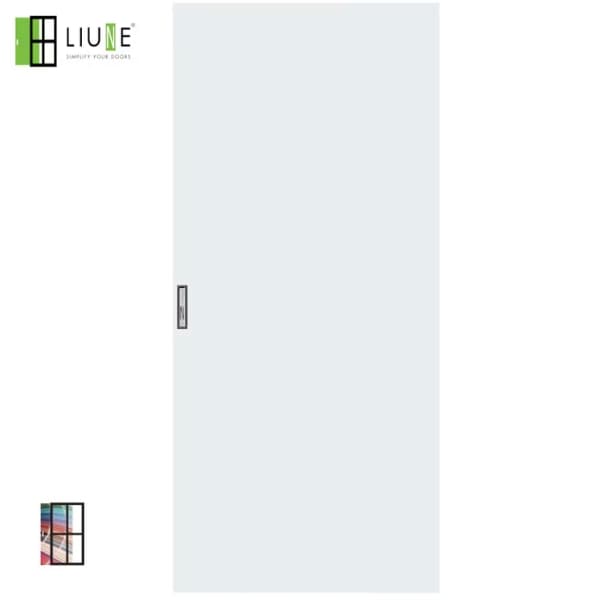

MAGIC DÖRR

Struktur

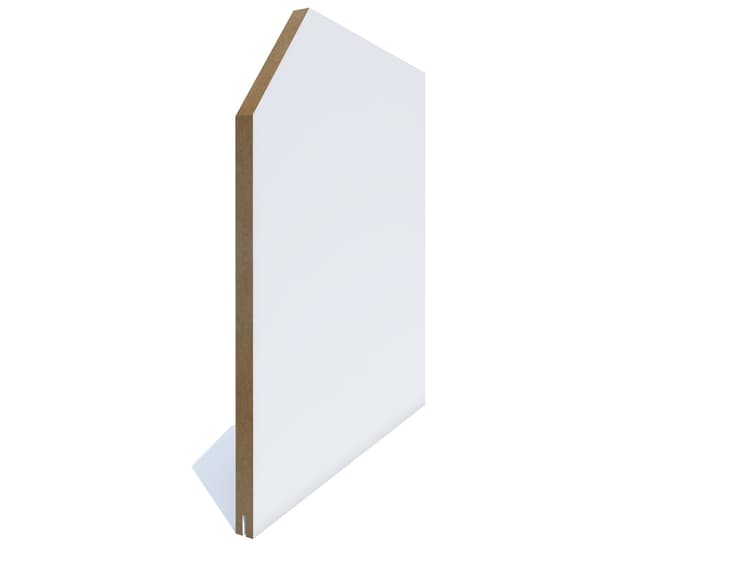

Dörren är tillverkad av massivt trämaterial med unika fysikaliska egenskaper. Den högkvalitativa, jämntäta massiva träpanelen är väl lämpad för torra förhållanden. Endast trä från resurssparande gallringsavverkningar används i produktionen. Liune D3 TAIKA-dörren är huvudsakligen tillverkad av tall och gran. Dörrbladets tjocklek är 25 mm.

Dörren levereras med förmonterade upphängningsbeslag, ett Liune-lås och ett handtag. Ramelement som är kompatibla med separat sålda dörrblad kan köpas separat här.

Dörrbredd

TAIKA-dörrar finns i standardbredder från 410 till 1210 mm, med möjlighet att beställa bredare dörrar på begäran.

Dörrhöjd

TAIKA-dörrar har en standardhöjd på 2100–2600 mm. Högre dörrhöjder kan beställas på begäran.

Ljudisolering

LIUNE TAIKA-dörr Rw 23 dB. Testad av Sitowise Oy.

Dörryta

Standardfärgen är målad vit (NCS S 0502-Y). Alla färger finns tillgängliga på beställning enligt RAL- och NCS-färgkartorna. Om du vill ha en permanent tryckt bild på dörrens yta kan du beställa detta som en tilläggsprodukt till din dörrbeställning här.

Beslag

Liunes standardhandtag ingår i dörrleveransen, och andra handtag kan väljas beroende på projektets krav. Dörren levereras installationsklar, med ett infällt handtag förmonterat och det utskjutande handtaget monteras på plats.

Lås och låshus

Det går inte att välja lås för separat sålda dörrar. Lås kan väljas vid beställning av ett komplett dörrpaket från Liune.

Tröskel

Liune-dörrar har ingen tröskel, vilket ger en barriärfri passage.

Rullskenor och tätning

Rullar som gör att dörren kan glida på en skena och en vit mjuk tätlist för att dämpa ljudet vid stängning mot ramen kan också beställas med dörren här.

Dörrens hängning

Dörrarna har ett enhetligt utseende, vilket gör att hängningen fritt kan väljas efter projektets behov.

Funktioner

Upphängningsbeslagen är redan monterade på dörren. Dörren låses helt inuti väggen med hjälp av ett infällt handtag som är förinstallerat. Det yttre handtaget tar upp cirka 100 mm av den fria passagebredden. Dörren är också utrustad med ett förinstallerat Liune-lås och ett uppfällbart lås, som fungerar tillsammans med Liune-elementet som en dörrstängningsdämpare och säkerhetsmekanism.

Garanti

Vi erbjuder två års produktgaranti.

Vi vill att designen av byggnadsdelarna ska vara så smidig som möjligt. Desigarbetet underlättas av byggnadsdelarnas CAD-bilder (DWG), PDF-måttritningar, produktdeklarationer, produktkort och Liune GDL-objekt. GDL-objektbiblioteket är ett mångsidigt verktyg som är enkel att använda och som fungerar i ArchiCAD-miljö.

Användning av produktinformationen förutsätter ett Acrobat Reader -program. Att öppna och behandla DWG-ritningar förutsätter ett separat CAD-program. Om du använder ett ArchiCAD -program, kan du ladda ner Liune GDL -objektet.

Vi önskar dig trevliga designstunder med Liune -objekten!

---

Här under kan du hitta DWG-filer för CAD-program, PDF-filer för läsprogram, GDL-objekt för ArchiCAD versioner, RFA-filer för Autodesk Revit programmet och VXZ-filer för Vertex. Filerna innehåller alla nödvändiga måttuppgifter.

---

LIUNE CAD -drawing library DWG

För Autodesk AutoCAD program finns dwg som dynamiska block. Filen innehåller alla Liunes elementalternativ, inklusive Liunes renoveringselement.

Liune dynamic block library 2022.dwg (13.5MB)

User's guide Liune AutoCAD dynamic blocks.pdf



---

LIUNE DOOR PDF -bibliotek med måttritningar

LIUNE DOOR höga dörr element 66mm och 95mm
LIUNE DOOR bastu stomme 95mm 120mm 565 KB
LIUNE DOOR enkeldörr och pardörr stomme 120mm 592 KB
LIUNE DOOR enkeldörr och pardörr stomme 66mm 1 MB
LIUNE DOOR enkeldörr och pardörr stomme 95mm 2 MB
Liune renoveringselement 3 MB
Liune renoveringselement utan motkarm 3 MB

---

Liunes ArchiCAD-objekt 1/2023

LIUNE GDL library 2023.lcf

User guide for GDL Liune library.pdf

---

LIUNE VXZ -filer (Vertex)

Liune element 66mm 4 MB

Liune element 95mm 4 MB

Filerna och deras innehåll är angivna med största möjliga noggrannhet. Aulis Lundell Oy tar inte ansvar för eventuella fel i filerna, deras funktioner eller de angivna måtten. Informationens riktighet bör alltid kontrolleras.

---

LIUNE Revit RFA -filer, Autodesk Revit ver. 2016

Liune D1 massive door 2 MBLiune D2 laminate door 2 MB
Liune D3 smooth white door 2 MB
Liune D4 white milled mirror door 2 MB
Liune D5 moisture resistant door 2 MB
Liune D6 oak veneer door 2 MB
Liune D7 light opening door 2 MB
Liune D8 panel door 2 MB
Liune D9 glass door opal clear dark grey 2 MB
Liune D10 mirror door 2 MB
Liune D11 sauna glass sauna wood door 2 MB
Liune D13 veneer door 2 MB
Liune D14 print glass 2 MB
Liune D15 classic sliding door by liune 916 KB
Liune D16 design door 2 MB

---

Instruktionför BIM objekt Autodesk RFA filer

Liune REVIT USER GUIDE 2 MB

---

Dörrarnas ytstrukturer för Revit

Förhandsvisning av ytorna:

Ladda ner ytstrukturen för dörrarna i länken nedan och spara dem. Du behöver bilderna i Revit-programmet som vit dörryta i båda Revit-versionerna.
Liune door textures 2,59 MB

---

RFA 2012 filer (Autodesk Revit ver. 2012-2015)

Liune D1 massive door 2 MB
Liune D2 laminate door 2 MB
Liune D3 smooth white door 2 MB
Liune D4 white milled mirror door 3 MB
Liune D5 moisture resistant door 2 MB
Liune D6 oak veneer door 2 MB
Liune D7 light opening door 2 MB
Liune D8 panel door 2 MB
Liune D9 glass door opal clear dark grey 2 MB
Liune D10 mirror door 2 MB
Liune D11 sauna glass sauna wood door 2 MB
Liune D13 veneer door 2 MB
Liune D14 print glass 2 MB
Liune D15 classic sliding door by liune 824 KB
Liune D16 design door 2 MB
