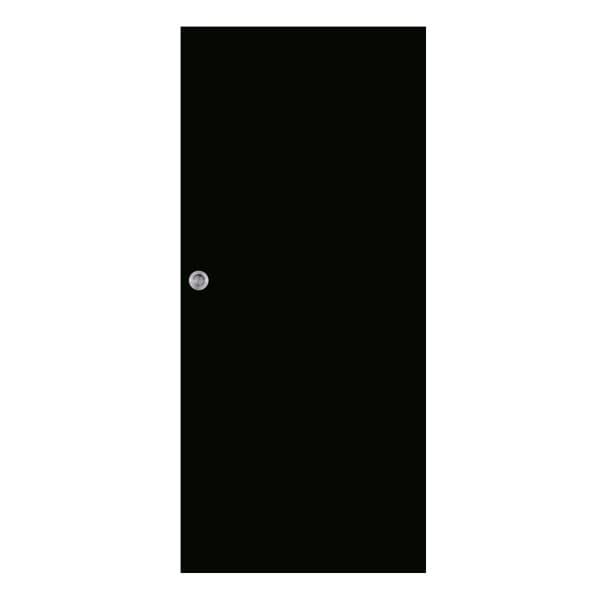

SVART GLASDÖRR
En svart glasdörrblad. Tillverkad av härdat, 8mm tjockt säkerhetsglas
0,00 €
Totalbelopp:
0,00 €
Struktur
Dörren är tillverkad av 8 mm tjockt härdat säkerhetsglas, i enlighet med föreskrifterna i RakMK F2 2001. D9 AIKA-dörrens tjocklek är 8 mm.
Ramdelar som är kompatibla med separat sålda dörrblad kan köpas här.
Dörrbredd
AIKA-dörrar finns i standardbredder från 410 till 1210 mm. Bredare dörrar kan beställas på begäran.
Dörrhöjd
AIKA-dörrar finns i höjderna 2100 mm och 2300 mm. Högre dörrhöjder kan beställas på begäran.
Ljudisolering
LIUNE AIKA-dörrar har en ljudisolering på Rw 17 dB. Tester utförda av Sitowise Oy.
Mer information om ljudisolering för Liune-dörrar finns här.
Dörryta
Denna glasdörr är svart till färgen.
Beslag
Handtag kan väljas enligt krav för platsen. Rullsatsen, eller lagerhjulen, är upphängda på elementets skena och fästen monteras på dörren.
Lås och låsmekanism
Som ett extra tillbehör kan du välja ett lås till dörren. Tillgängliga låsalternativ visas i rullgardinsmenyn.
Tröskel
Liune-dörrar har ingen tröskel, vilket ger en tröskelfri åtkomst.
Hjul och tätning
Dörren kan beställas med hjul som gör att den glider i skenan, samt en vit mjuk tätningslist som dämpar ljudet när dörren stängs mot karmen, tillgänglig här.
Hängning
Dörrarnas utseende är identiskt, vilket gör att hängningen kan väljas fritt beroende på platsens krav.
Utrustning

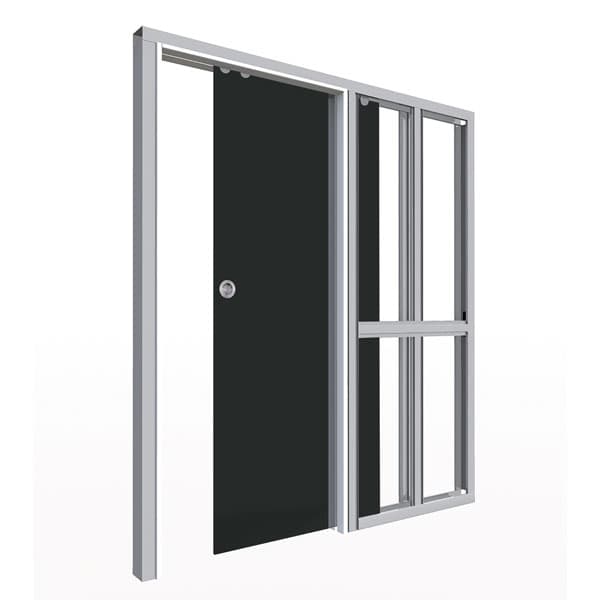

Upphängningsbeslagen är förmonterade på dörren. Dörren skjuts helt in i väggen med ett integrerat handtag, som är förmonterat. Ett externt handtag tar upp cirka 100 mm av den fria gångbredden. Dörren levereras också med en förmonterad Liune-låsnings- och fjäderregelmekanism, som fungerar som en dämpare och säkerhetsmekanism när den används med Liune-elementet.
Garanti
Vi erbjuder två års produktgaranti.
Vi vill att designen av byggnadsdelarna ska vara så smidig som möjligt. Desigarbetet underlättas av byggnadsdelarnas CAD-bilder (DWG), PDF-måttritningar, produktdeklarationer, produktkort och Liune GDL-objekt. GDL-objektbiblioteket är ett mångsidigt verktyg som är enkel att använda och som fungerar i ArchiCAD-miljö.
Användning av produktinformationen förutsätter ett Acrobat Reader -program. Att öppna och behandla DWG-ritningar förutsätter ett separat CAD-program. Om du använder ett ArchiCAD -program, kan du ladda ner Liune GDL -objektet.
Vi önskar dig trevliga designstunder med Liune -objekten!
Här under kan du hitta DWG-filer för CAD-program, PDF-filer för läsprogram, GDL-objekt för ArchiCAD versioner, RFA-filer för Autodesk Revit programmet och VXZ-filer för Vertex. Filerna innehåller alla nödvändiga måttuppgifter.
LIUNE CAD -drawing library DWG
För Autodesk AutoCAD program finns dwg som dynamiska block. Filen innehåller alla Liunes elementalternativ, inklusive Liunes renoveringselement.
Liune dynamic block library 2022.dwg (13.5MB)
User's guide Liune AutoCAD dynamic blocks.pdf
LIUNE DOOR PDF -bibliotek med måttritningar
LIUNE DOOR höga dörr element 66mm och 95mm
LIUNE DOOR bastu stomme 95mm 120mm 565 KB
LIUNE DOOR enkeldörr och pardörr stomme 120mm 592 KB
LIUNE DOOR enkeldörr och pardörr stomme 66mm 1 MB
LIUNE DOOR enkeldörr och pardörr stomme 95mm 2 MB
Liune renoveringselement 3 MB
Liune renoveringselement utan motkarm 3 MB
Liunes ArchiCAD-objekt 1/2023
User guide for GDL Liune library.pdf
LIUNE VXZ -filer (Vertex)
Filerna och deras innehåll är angivna med största möjliga noggrannhet. Aulis Lundell Oy tar inte ansvar för eventuella fel i filerna, deras funktioner eller de angivna måtten. Informationens riktighet bör alltid kontrolleras.
LIUNE Revit RFA -filer, Autodesk Revit ver. 2016
Liune D1 massive door 2 MBLiune D2 laminate door 2 MB
Liune D3 smooth white door 2 MB
Liune D4 white milled mirror door 2 MB
Liune D5 moisture resistant door 2 MB
Liune D6 oak veneer door 2 MB
Liune D7 light opening door 2 MB
Liune D8 panel door 2 MB
Liune D9 glass door opal clear dark grey 2 MB
Liune D10 mirror door 2 MB
Liune D11 sauna glass sauna wood door 2 MB
Liune D13 veneer door 2 MB
Liune D14 print glass 2 MB
Liune D15 classic sliding door by liune 916 KB
Liune D16 design door 2 MB
Instruktionför BIM objekt Autodesk RFA filer
Dörrarnas ytstrukturer för Revit
Förhandsvisning av ytorna:
Ladda ner ytstrukturen för dörrarna i länken nedan och spara dem. Du behöver bilderna i Revit-programmet som vit dörryta i båda Revit-versionerna.
Liune door textures 2,59 MB
RFA 2012 filer (Autodesk Revit ver. 2012-2015)
Liune D1 massive door 2 MB
Liune D2 laminate door 2 MB
Liune D3 smooth white door 2 MB
Liune D4 white milled mirror door 3 MB
Liune D5 moisture resistant door 2 MB
Liune D6 oak veneer door 2 MB
Liune D7 light opening door 2 MB
Liune D8 panel door 2 MB
Liune D9 glass door opal clear dark grey 2 MB
Liune D10 mirror door 2 MB
Liune D11 sauna glass sauna wood door 2 MB
Liune D13 veneer door 2 MB
Liune D14 print glass 2 MB
Liune D15 classic sliding door by liune 824 KB
Liune D16 design door 2 MB
10 års garanti för elementet
| MATERIAL | HÄRDAT SÄKERHETSGLAS |
| TJOCKLEK | 8mm |
| YTA | GLAS |
| FÄRG | SVART |
| LJUDISOLERING | Rw 17 dB |
| EGENSKAPER | STORT URVAL AV DRAGHANDTAG |
