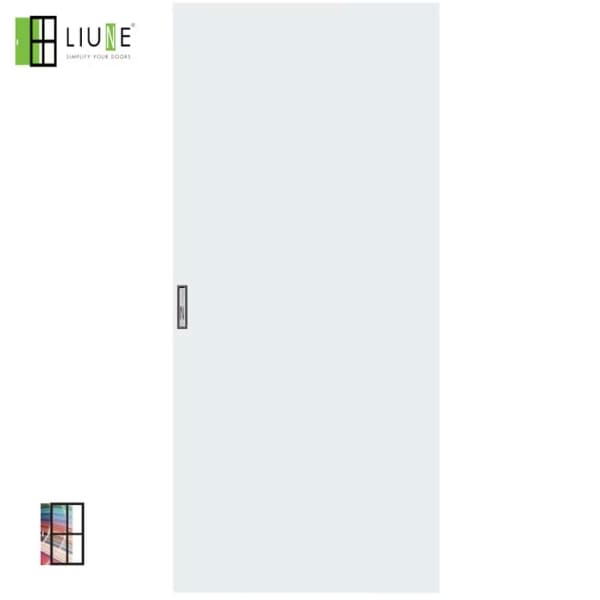

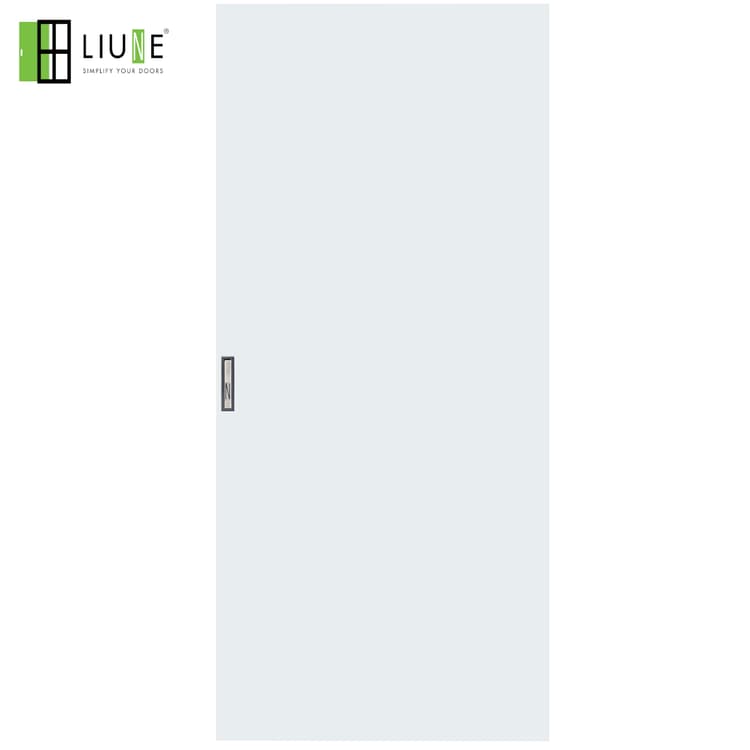

THEME DÖRR

Struktur

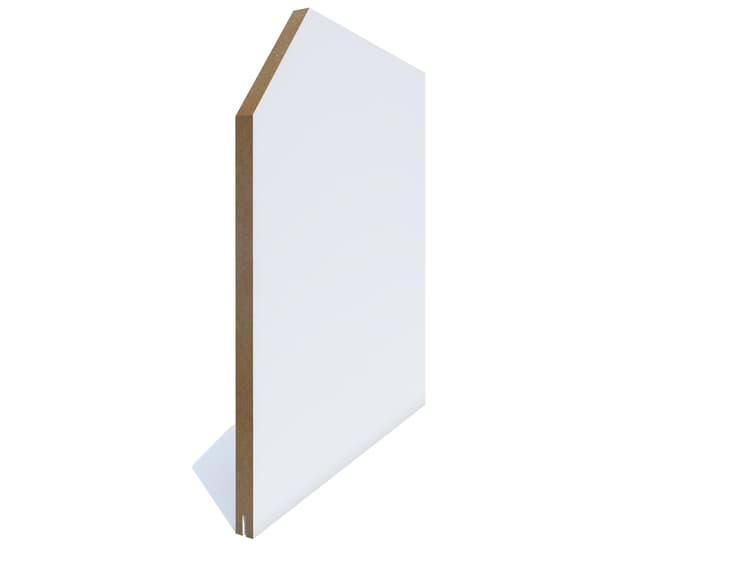

Dörren är tillverkad av massivt MDF-material, en medium-densitet fiberplatta med unika fysiska egenskaper. Endast trä från resurssnåla gallringsavverkningar används i produktionen. Liune D5 TEEMA-dörren består främst av furu- och granträ. Dörrbladets tjocklek är 25 mm.

Dörren levereras fabriksmonterad med upphängningsbeslag, ett Liune-lås och ett handtag. Ett lämpligt fukttåligt karmset för separat sålda Teema-dörrblad kan köpas separat här.

Dörrbredd
TEEMA-dörrar finns i standardbredder från 410 till 1210 mm. Bredare dörrar finns tillgängliga på begäran.

Dörrhöjd
TEEMA-dörrar finns i höjder från 2100 till 2600 mm. Högre dörrhöjder finns tillgängliga på begäran.

Väggdjup
Väggdjup på 66, 70, 95 och 120 mm.

Ljudisolering
LIUNE TEEMA-dörr Rw 23 dB. Testad av Sitowise Oy.

Dörryta
Dörren är behandlad med fukttålig färg. Standardfärgen är vit (NCS S 0502-Y). Valfri färg kan beställas enligt RAL- och NCS-färgkartor.
Om du önskar en permanent tryckt bild på dörrytan kan detta beställas som ett tillbehör här.

Beslag
Det standardmässiga Liune-handtaget ingår i dörrleveransen, och andra handtag kan väljas utifrån projektets krav. Dörren levereras installationsklar, med det infällda handtaget fabriksmonterat, medan det utskjutande handtaget monteras på plats.

Lås och Låskista
Ett lås kan väljas som ett extra tillbehör. Tillgängliga låsalternativ listas i rullgardinsmenyn.

Tröskel
Liune-dörrar har ingen tröskel, vilket möjliggör barriärfri åtkomst.

Hjul och Tätning
Hjul för att låta dörren glida på en skena och en vit mjuktätning för att dämpa ljudet vid dörrstängning kan också beställas här.

Hängning
Dörrarnas utseende är enhetligt, så hängningen kan fritt väljas utifrån projektets krav.

Funktioner
Upphängningsbeslagen är redan monterade på dörren. Dörren låses helt inuti väggen med ett infällt handtag som är fabriksmonterat. Det externa handtaget tar upp cirka 100 mm av den fria öppningsbredden. Dörren är också utrustad med ett förinstallerat Liune-lås och ett pop-out-lås som fungerar med Liune-elementet som en dörrdämpare och säkerhetsmekanism.

Garanti
Vi erbjuder två års produktgaranti.

Vi vill att designen av byggnadsdelarna ska vara så smidig som möjligt. Desigarbetet underlättas av byggnadsdelarnas CAD-bilder (DWG), PDF-måttritningar, produktdeklarationer, produktkort och Liune GDL-objekt. GDL-objektbiblioteket är ett mångsidigt verktyg som är enkel att använda och som fungerar i ArchiCAD-miljö.

Användning av produktinformationen förutsätter ett Acrobat Reader -program. Att öppna och behandla DWG-ritningar förutsätter ett separat CAD-program. Om du använder ett ArchiCAD -program, kan du ladda ner Liune GDL -objektet.

Vi önskar dig trevliga designstunder med Liune -objekten!

---

Här under kan du hitta DWG-filer för CAD-program, PDF-filer för läsprogram, GDL-objekt för ArchiCAD versioner, RFA-filer för Autodesk Revit programmet och VXZ-filer för Vertex. Filerna innehåller alla nödvändiga måttuppgifter.

---

LIUNE CAD -drawing library DWG

För Autodesk AutoCAD program finns dwg som dynamiska block. Filen innehåller alla Liunes elementalternativ, inklusive Liunes renoveringselement.

Liune dynamic block library 2022.dwg (13.5MB)

User's guide Liune AutoCAD dynamic blocks.pdf



---

LIUNE DOOR PDF -bibliotek med måttritningar

LIUNE DOOR höga dörr element 66mm och 95mm
LIUNE DOOR bastu stomme 95mm 120mm 565 KB
LIUNE DOOR enkeldörr och pardörr stomme 120mm 592 KB
LIUNE DOOR enkeldörr och pardörr stomme 66mm 1 MB
LIUNE DOOR enkeldörr och pardörr stomme 95mm 2 MB
Liune renoveringselement 3 MB
Liune renoveringselement utan motkarm 3 MB

---

Liunes ArchiCAD-objekt 1/2023

LIUNE GDL library 2023.lcf

User guide for GDL Liune library.pdf

---

LIUNE VXZ -filer (Vertex)

Liune element 66mm 4 MB

Liune element 95mm 4 MB

Filerna och deras innehåll är angivna med största möjliga noggrannhet. Aulis Lundell Oy tar inte ansvar för eventuella fel i filerna, deras funktioner eller de angivna måtten. Informationens riktighet bör alltid kontrolleras.

---

LIUNE Revit RFA -filer, Autodesk Revit ver. 2016

Liune D1 massive door 2 MBLiune D2 laminate door 2 MB
Liune D3 smooth white door 2 MB
Liune D4 white milled mirror door 2 MB
Liune D5 moisture resistant door 2 MB
Liune D6 oak veneer door 2 MB
Liune D7 light opening door 2 MB
Liune D8 panel door 2 MB
Liune D9 glass door opal clear dark grey 2 MB
Liune D10 mirror door 2 MB
Liune D11 sauna glass sauna wood door 2 MB
Liune D13 veneer door 2 MB
Liune D14 print glass 2 MB
Liune D15 classic sliding door by liune 916 KB
Liune D16 design door 2 MB

---

Instruktionför BIM objekt Autodesk RFA filer

Liune REVIT USER GUIDE 2 MB

---

Dörrarnas ytstrukturer för Revit

Förhandsvisning av ytorna:

Ladda ner ytstrukturen för dörrarna i länken nedan och spara dem. Du behöver bilderna i Revit-programmet som vit dörryta i båda Revit-versionerna.
Liune door textures 2,59 MB

---

RFA 2012 filer (Autodesk Revit ver. 2012-2015)

Liune D1 massive door 2 MB
Liune D2 laminate door 2 MB
Liune D3 smooth white door 2 MB
Liune D4 white milled mirror door 3 MB
Liune D5 moisture resistant door 2 MB
Liune D6 oak veneer door 2 MB
Liune D7 light opening door 2 MB
Liune D8 panel door 2 MB
Liune D9 glass door opal clear dark grey 2 MB
Liune D10 mirror door 2 MB
Liune D11 sauna glass sauna wood door 2 MB
Liune D13 veneer door 2 MB
Liune D14 print glass 2 MB
Liune D15 classic sliding door by liune 824 KB
Liune D16 design door 2 MB
