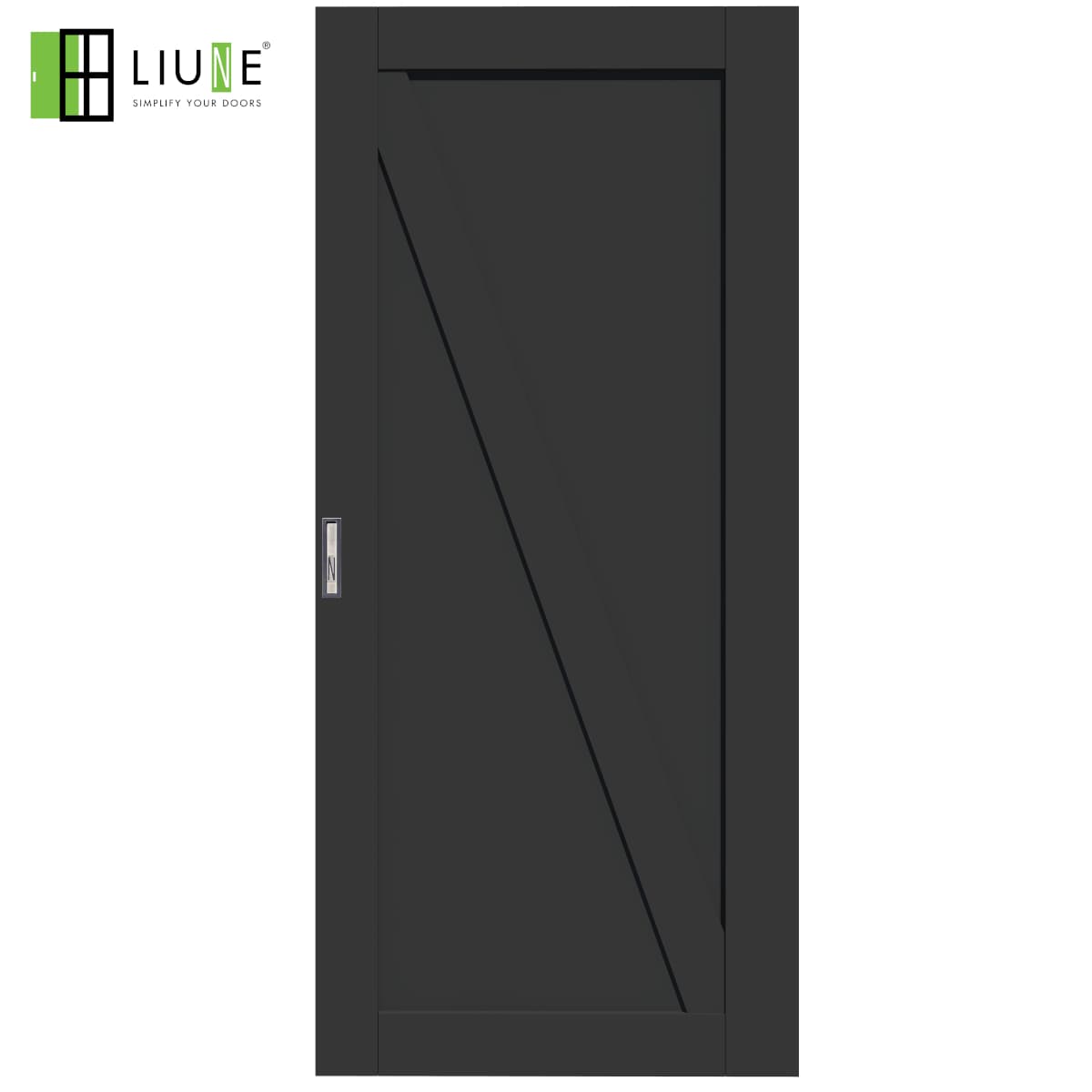

CITY DÖRR SVART

Svart dörrblad med målad spegel i centrum

0,00

Loading...
Loading...

Totalbelopp:

0,00

Struktur

CITY är en dörr tillverkad av enhetligt MDF-material. Som en dekorativ detalj löper en horisontell bräda över dörrens mitt. Den högkvalitativa massiva träramen är väl lämpad för torra förhållanden. Endast trä från resurssparande gallringsavverkningar används i produktionen. Liune D24 CITY-dörren är främst tillverkad av furu och gran. Dörrbladets tjocklek är 32 mm.

Upphängningsbeslag, Liune-lås och handtag installeras på plats. Kompatibla karmdelar för dörrar som säljs separat kan köpas separat här.

Dörrbredd

CITY-dörrar finns i bredder från 710–1110 mm.

Dörrhöjd

CITY-dörrar har en höjd på 2100 mm.

Ljudisolering

LIUNE CITY-dörren har ett ljudreduktionsindex på Rw 22 dB, testat av Sitowise Oy.

Dörryta

Denna dörr är målad svart (RAL 9005).

Beslag

Liunes infällda standardhandtag i krom ingår i dörrleveransen. Handtaget monteras på plats.

Lås och låskistor

CITY-dörren stöder inte lås.

Tröskel

Liune-dörrar har ingen tröskel, vilket garanterar en hinderfri passage.

Rullar och tätning

Dörren kan också beställas med rullar för att glida längs en skena, samt en vit mjuk tätning som dämpar ljudet när dörren stängs mot karmen, tillgänglig här.

Hängning

Dörrarnas utseende är enhetligt, vilket möjliggör fri val av dörrhängning enligt projektet.

Tillbehör

Upphängningsbeslag levereras separat med dörren. Dörren låses helt in i väggen med ett infällt handtag, som är förmonterat. Dörren inkluderar också ett Liune lås- och pop-up-spärr som fungerar som en dämpare och säkerhetsmekanism vid öppning av dörren när den används med Liune-elementet.

Garanti

Vi erbjuder två års produktgaranti.

Vi vill att designen av byggnadsdelarna ska vara så smidig som möjligt. Desigarbetet underlättas av byggnadsdelarnas CAD-bilder (DWG), PDF-måttritningar, produktdeklarationer, produktkort och Liune GDL-objekt. GDL-objektbiblioteket är ett mångsidigt verktyg som är enkel att använda och som fungerar i ArchiCAD-miljö.

Användning av produktinformationen förutsätter ett Acrobat Reader -program. Att öppna och behandla DWG-ritningar förutsätter ett separat CAD-program. Om du använder ett ArchiCAD -program, kan du ladda ner Liune GDL -objektet.

Vi önskar dig trevliga designstunder med Liune -objekten!


Liune BIM objektit

Här under kan du hitta DWG-filer för CAD-program, PDF-filer för läsprogram, GDL-objekt för ArchiCAD versioner, RFA-filer för Autodesk Revit programmet och VXZ-filer för Vertex. Filerna innehåller alla nödvändiga måttuppgifter.


LIUNE CAD -drawing library DWG

För Autodesk AutoCAD program finns dwg som dynamiska block. Filen innehåller alla Liunes elementalternativ, inklusive Liunes renoveringselement.

Liune dynamic block library 2022.dwg (13.5MB)

User's guide Liune AutoCAD dynamic blocks.pdf




LIUNE DOOR PDF -bibliotek med måttritningar

LIUNE DOOR höga dörr element 66mm och 95mm
LIUNE DOOR bastu stomme 95mm 120mm 565 KB
LIUNE DOOR enkeldörr och pardörr stomme 120mm 592 KB
LIUNE DOOR enkeldörr och pardörr stomme 66mm 1 MB

LIUNE DOOR enkeldörr och pardörr stomme 95mm 2 MB
Liune renoveringselement 3 MB

Liune renoveringselement utan motkarm 3 MB


Liunes ArchiCAD-objekt 1/2023

LIUNE GDL library 2023.lcf

User guide for GDL Liune library.pdf


LIUNE VXZ -filer (Vertex)

Liune element 66mm 4 MB

Liune element 95mm 4 MB

Filerna och deras innehåll är angivna med största möjliga noggrannhet. Aulis Lundell Oy tar inte ansvar för eventuella fel i filerna, deras funktioner eller de angivna måtten. Informationens riktighet bör alltid kontrolleras.


LIUNE Revit RFA -filer, Autodesk Revit ver. 2016

Liune D1 massive door 2 MBLiune D2 laminate door 2 MB
Liune D3 smooth white door 2 MB
Liune D4 white milled mirror door 2 MB
Liune D5 moisture resistant door 2 MB
Liune D6 oak veneer door 2 MB
Liune D7 light opening door 2 MB
Liune D8 panel door 2 MB
Liune D9 glass door opal clear dark grey 2 MB
Liune D10 mirror door 2 MB
Liune D11 sauna glass sauna wood door 2 MB
Liune D13 veneer door 2 MB
Liune D14 print glass 2 MB
Liune D15 classic sliding door by liune 916 KB
Liune D16 design door 2 MB


Instruktionför BIM objekt Autodesk RFA filer

Liune REVIT USER GUIDE 2 MB


Dörrarnas ytstrukturer för Revit

Förhandsvisning av ytorna:

Texture: Birchupload/kuvat/Nut_200.jpgupload/kuvat/OakVeneer_200.jpgupload/kuvat/Pine_200.jpgupload/kuvat/PrintGlass_200.jpgupload/kuvat/PrintGlassMirrored_200.jpgupload/kuvat/SaunaWood_200.jpg

Ladda ner ytstrukturen för dörrarna i länken nedan och spara dem. Du behöver bilderna i Revit-programmet som vit dörryta i båda Revit-versionerna.
Liune door textures 2,59 MB


RFA 2012 filer (Autodesk Revit ver. 2012-2015)

Liune D1 massive door 2 MB
Liune D2 laminate door 2 MB
Liune D3 smooth white door 2 MB
Liune D4 white milled mirror door 3 MB
Liune D5 moisture resistant door 2 MB
Liune D6 oak veneer door 2 MB
Liune D7 light opening door 2 MB
Liune D8 panel door 2 MB
Liune D9 glass door opal clear dark grey 2 MB
Liune D10 mirror door 2 MB
Liune D11 sauna glass sauna wood door 2 MB
Liune D13 veneer door 2 MB
Liune D14 print glass 2 MB
Liune D15 classic sliding door by liune 824 KB
Liune D16 design door 2 MB

10 års garanti för elementet

MATERIAL MDF
TJOCKLEK 32mm
YTA  BELAGD
FÄRG  SVART NCS-S9000-N / RAL 9005
LJUDISOLERING  Rw 22 dB
EGENSKAPER  DIAGONALTRÄETS RIKTNING KAN VÄXLAS
