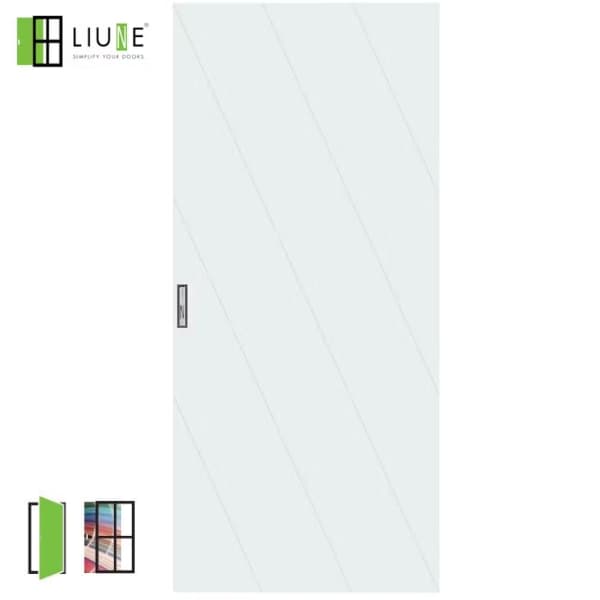

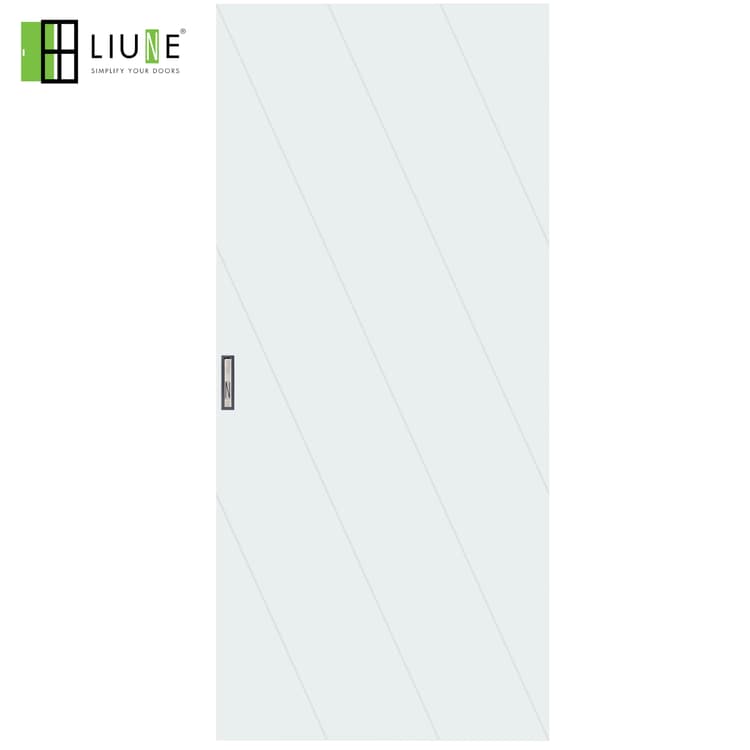

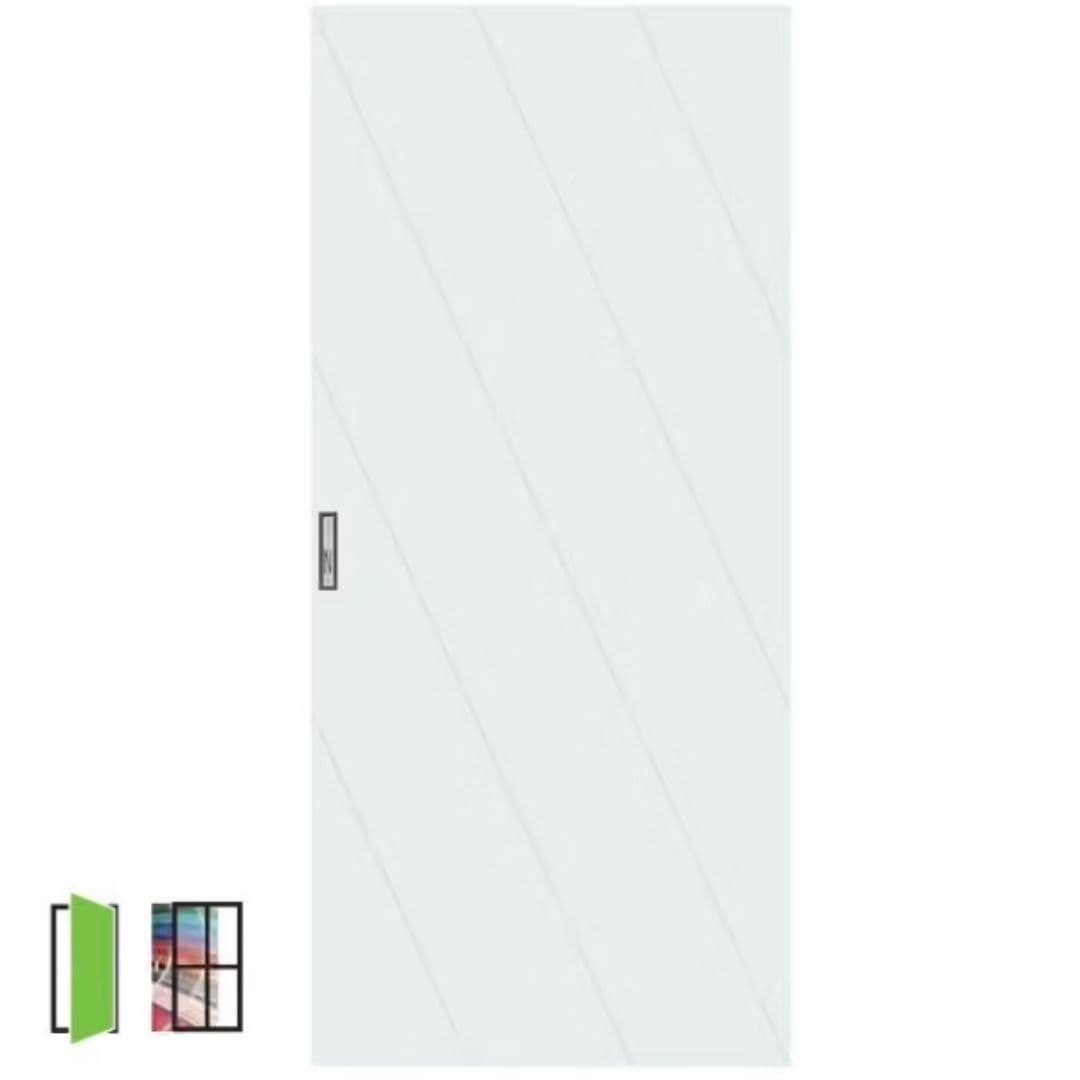

STRIPE DÖRR

Struktur

Dörren är tillverkad av lättviktigt massivt trä med unika fysikaliska egenskaper. Den högkvalitativa massiva träpanelen är väl lämpad för torra förhållanden. Endast trä från råvarusparande gallringsavverkningar används i tillverkningen. Liune D23 STRIPE-dörren består huvudsakligen av furu och gran. Dörrbladets tjocklek är 25 mm.

Dörren levereras med förmonterade upphängningsbeslag, ett Liune-lås och ett handtag. Kompatibla karmdelar för dörrblad som säljs separat kan köpas separat här.

Dörrbredd

STRIPE-dörrar finns som standard i bredder mellan 410–1210 mm, med möjlighet till bredare dörrar på beställning.

Dörrhöjd

STRIPE-dörrar har en höjd på 2100–2600 mm, med möjlighet till högre dörrhöjder på beställning.

Ljudisolering

LIUNE STRIPE-dörren har ett ljudreduktionstal på Rw 23 dB, testat av Sitowise Oy.

Dörryta

Standardfärgen är målad vit (NCS S 0502-Y). Alla färger kan anpassas enligt RAL- och NCS-färgkartor.

Beslag

Liunes infällda standardhandtag i krom ingår i dörrleveransen, och andra handtagsalternativ kan väljas beroende på projektets behov. Dörren levereras installationsklar med handtaget förmonterat. Eventuella utskjutande handtag monteras på plats.

Lås och låskistor

Som tillval kan du välja ett lås till dörren. Tillgängliga låsalternativ visas i rullgardinsmenyn.

Tröskel

Liune-dörrar har ingen tröskel, vilket säkerställer en hinderfri passage.

Hjul och tätning

Dörren kan också beställas med hjul för att glida längs en skena, samt en vit mjuk tätlist som dämpar ljudet när dörren stängs mot karmen. Dessa finns tillgängliga här.

Hängning

Dörrens utseende är enhetligt, vilket möjliggör fri val av hängning enligt dina planer.

Montering

Upphängningsbeslagen är redan monterade på dörren. Dörren låses helt in i väggen med ett infällt handtag som är förmonterat. Ett externt handtag minskar den fria passagebredden med cirka 100 mm. Dörren har också ett förinstallerat Liune-lås och ett uppfällningslås som fungerar som en dämpare och säkerhetsmekanism vid användning av Liune-elementet.

Garanti

Vi erbjuder två års produktgaranti.

Vi vill att designen av byggnadsdelarna ska vara så smidig som möjligt. Desigarbetet underlättas av byggnadsdelarnas CAD-bilder (DWG), PDF-måttritningar, produktdeklarationer, produktkort och Liune GDL-objekt. GDL-objektbiblioteket är ett mångsidigt verktyg som är enkel att använda och som fungerar i ArchiCAD-miljö.

Användning av produktinformationen förutsätter ett Acrobat Reader -program. Att öppna och behandla DWG-ritningar förutsätter ett separat CAD-program. Om du använder ett ArchiCAD -program, kan du ladda ner Liune GDL -objektet.

Vi önskar dig trevliga designstunder med Liune -objekten!

---

Här under kan du hitta DWG-filer för CAD-program, PDF-filer för läsprogram, GDL-objekt för ArchiCAD versioner, RFA-filer för Autodesk Revit programmet och VXZ-filer för Vertex. Filerna innehåller alla nödvändiga måttuppgifter.

---

LIUNE CAD -drawing library DWG

För Autodesk AutoCAD program finns dwg som dynamiska block. Filen innehåller alla Liunes elementalternativ, inklusive Liunes renoveringselement.

Liune dynamic block library 2022.dwg (13.5MB)

User's guide Liune AutoCAD dynamic blocks.pdf



---

LIUNE DOOR PDF -bibliotek med måttritningar

LIUNE DOOR höga dörr element 66mm och 95mm
LIUNE DOOR bastu stomme 95mm 120mm 565 KB
LIUNE DOOR enkeldörr och pardörr stomme 120mm 592 KB
LIUNE DOOR enkeldörr och pardörr stomme 66mm 1 MB
LIUNE DOOR enkeldörr och pardörr stomme 95mm 2 MB
Liune renoveringselement 3 MB
Liune renoveringselement utan motkarm 3 MB

---

Liunes ArchiCAD-objekt 1/2023

LIUNE GDL library 2023.lcf

User guide for GDL Liune library.pdf

---

LIUNE VXZ -filer (Vertex)

Liune element 66mm 4 MB

Liune element 95mm 4 MB

Filerna och deras innehåll är angivna med största möjliga noggrannhet. Aulis Lundell Oy tar inte ansvar för eventuella fel i filerna, deras funktioner eller de angivna måtten. Informationens riktighet bör alltid kontrolleras.

---

LIUNE Revit RFA -filer, Autodesk Revit ver. 2016

Liune D1 massive door 2 MBLiune D2 laminate door 2 MB
Liune D3 smooth white door 2 MB
Liune D4 white milled mirror door 2 MB
Liune D5 moisture resistant door 2 MB
Liune D6 oak veneer door 2 MB
Liune D7 light opening door 2 MB
Liune D8 panel door 2 MB
Liune D9 glass door opal clear dark grey 2 MB
Liune D10 mirror door 2 MB
Liune D11 sauna glass sauna wood door 2 MB
Liune D13 veneer door 2 MB
Liune D14 print glass 2 MB
Liune D15 classic sliding door by liune 916 KB
Liune D16 design door 2 MB

---

Instruktionför BIM objekt Autodesk RFA filer

Liune REVIT USER GUIDE 2 MB

---

Dörrarnas ytstrukturer för Revit

Förhandsvisning av ytorna:

Ladda ner ytstrukturen för dörrarna i länken nedan och spara dem. Du behöver bilderna i Revit-programmet som vit dörryta i båda Revit-versionerna.
Liune door textures 2,59 MB

---

RFA 2012 filer (Autodesk Revit ver. 2012-2015)

Liune D1 massive door 2 MB
Liune D2 laminate door 2 MB
Liune D3 smooth white door 2 MB
Liune D4 white milled mirror door 3 MB
Liune D5 moisture resistant door 2 MB
Liune D6 oak veneer door 2 MB
Liune D7 light opening door 2 MB
Liune D8 panel door 2 MB
Liune D9 glass door opal clear dark grey 2 MB
Liune D10 mirror door 2 MB
Liune D11 sauna glass sauna wood door 2 MB
Liune D13 veneer door 2 MB
Liune D14 print glass 2 MB
Liune D15 classic sliding door by liune 824 KB
Liune D16 design door 2 MB
