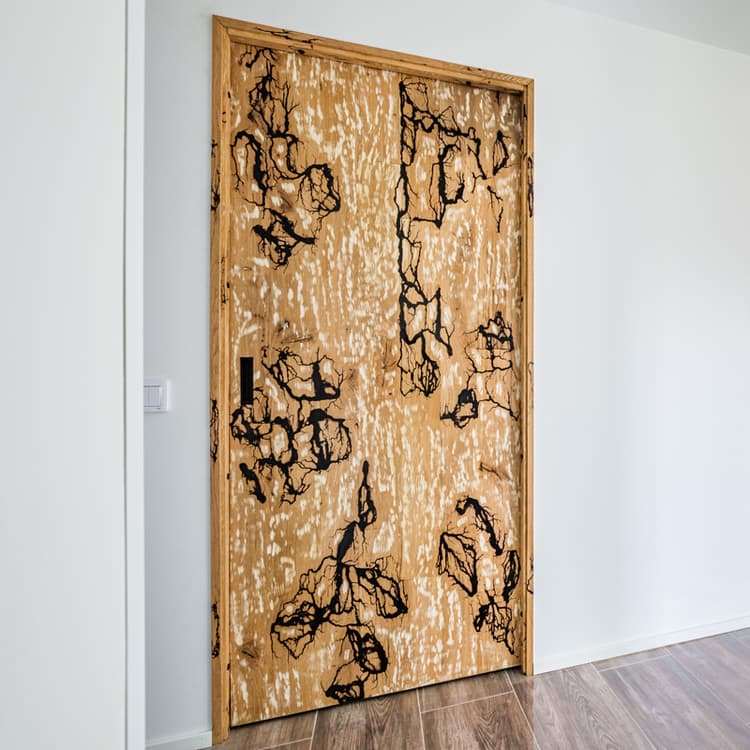

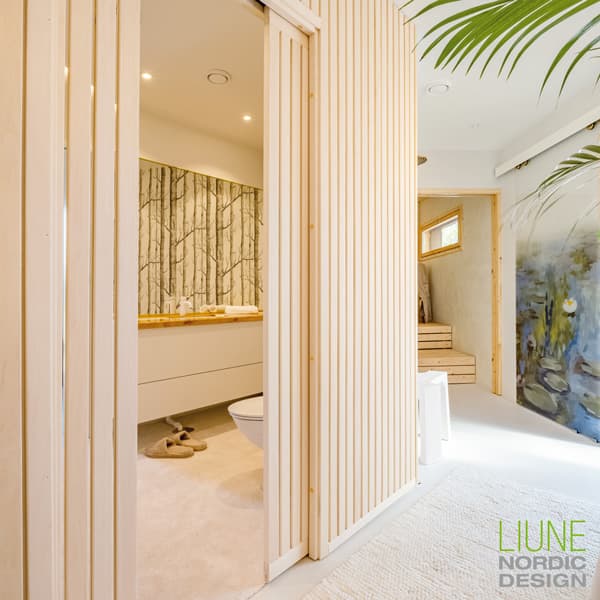

Käyttötarkoitus
Yksilöllinen oviratkaisu uudisrakennukseen ja korjausrakentamisen kohteisiin. Useita käyttökohteita asunnoissa; olohuone, keittiö, makuuhuone, vaatehuone, keittokomerot, kodinhoitohuone, lastenhuone, eteinen ja käytävät sekä kotitoimisto. Ovet ovat puusepän valmistamia, jokainen tuote on erilainen.

Rakenne

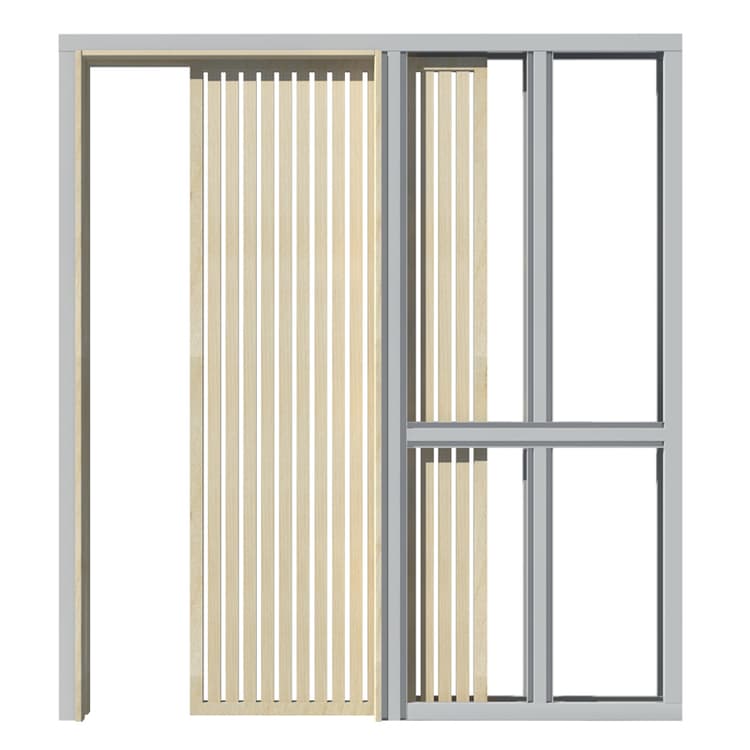

Ovi on massiivipuuta suunnittelijan valmitseman puumateriaalin mukaan. Valmistukseen käytetään ainoastaan puuta, joka on peräisin raaka-aineita säästävistä harvennushakkuista. Liunen D13 AALTO oven rakenne on mänty- ja kuusipuuta. Ovilevyn paksuus on materiaalin mukaan 32, 40 tai 50 mm. Elementti on rakenneterästä, ja rakenne on tehtaalla hitsattu. Elementti valmistetaan CE-merkityistä teräsprofiileista.

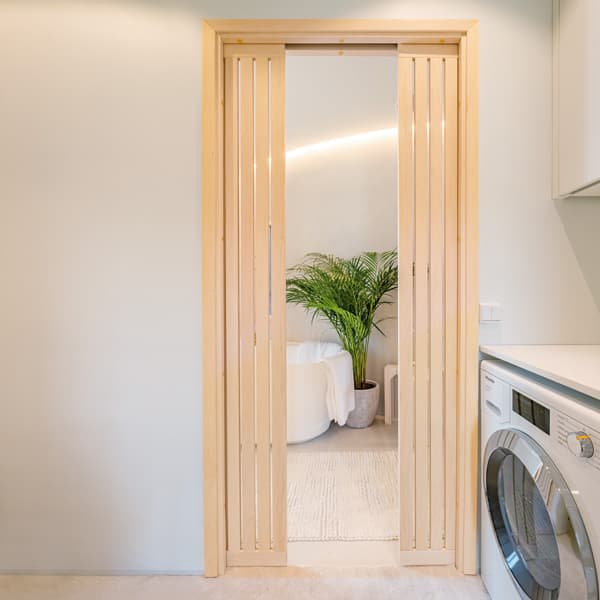

Oven leveys
710-1210 mm, sekä pariovet.

Oven korkeus
AALTO ovet ovat 2100 mm korkeita. Saatavana ovet 2300-2600 mm:n asti sopimuksen ja suunnitelmien mukaan.

Seinän syvyys
Seinämän syvyys on 121 mm seinämäsyvyys 95 mm:n rungossa ja 146 mm 120 mm:n rungossa.

Ääneneristävyys
LIUNE AALTO -ovi Rw 23 dB. Testit Sitowise Oy.

Lisää Liune-ovien äänieristyksestä täältä.

Sähkövedot
Elementin rungossa on vakiona paikat sähkövedoille kaikissa runkosyvyyksissä. Tarkemmat tiedot alla olevasta taulukosta liittyen kytkimien ja pistorasioiden ominaisuuksiin. Sähkörasiat sijoitettavissa aina oven viereen elementissä.

Oven pinta
Puuseppämme valmistaa ovet suunnitelmien mukaan.

Heloitus

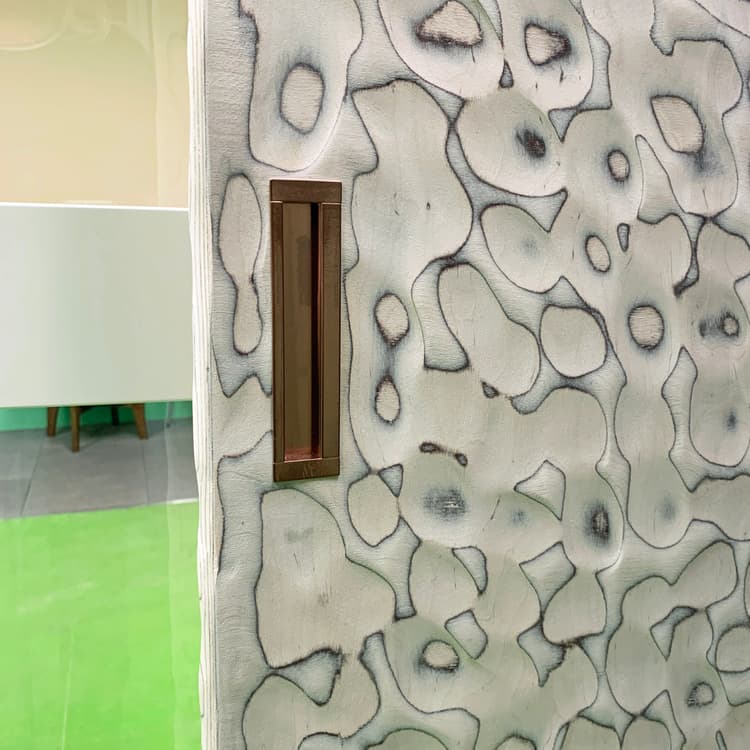

Liunen vetimet valittavissa kohteen mukaan. Ovi toimitetaan asennusvalmiina.

Karmi
Ovissa on vakiona valkoiset (NCS S 0502-Y) karmilistat, muut värisävyt kohteeseen sovitusti. Vakio karmisyvyys 121 mm 95 mm:n rungossa.

Kynnys
Liunessa ei ole kynnystä, vaan kulku on esteetön.

Tiivistys
Ovitoimituksen mukana tulee karmit harjaksilla. Ovi sulketuu tiiviisti karmin syvennykseen ja vaimentaa hyvin äänen kulkua.

Varustelu
Ripustusmekanismit ovat kiinnitettynä jo elementtiin ja oveen. Työmaalla tehdään vain asennus, sillä tuotteet on kasattu jo tehtaalla kahteen osaan. Ovi lukkiutuu kokonaan seinän sisään upotetulla vetimellä. Ulkoinen vedin vie vapaasta kulkuaukosta aina noin 100 mm,  joka on huomioitava suunniteltaessa vapaan kulkuaukon mitoituksia. Toimituksen mukana ovat lisäksi ruuvit kipsilevylle ja karmeille, rullastot, karmitulpat sekä oven säätöavain.

Suosittelemme ovelle hidastinta, sen voi valita tämän sivun Valitse lisätarvikkeet-valikosta. Hidastin tuo käyttömukavuutta ja turvallisuutta pehmentämällä oven sulkeutumista. Hidastava mekanismi on oven sulketuessa ja avatessa Liunen ovet liukuvat kokonaan oven taskuun ja lukkiutuvat mekanismilla ja aukeavat manuaalisesti mekanismia painaessa oven päädystä. Mikäli et halua hidastinta, mutta haluat, että ovi pysyy tiukemmin kiinni, tilaa sulkijamekanismi.

Takuu
Myönnämme (10) kymmenen vuoden takuun Liune Door -elementtirungolle. Tämä edellyttää, että tuotteiden asennusohjeita on noudatettu ja tuotteet ovat kotikäytössä. Takuu on voimassa Suomessa.

Toimitussisältö

• Liunen elementti yksilehtiselle tai pariovelle (kasattuna)
• Ovi (vedin ja kiinnikkeet kiinnitettyinä)
• Karmit oviaukolle (määrämittaiset)
• Ruuvit kipsilevylle ja karmeille, rullastot, valkoiset karmitulpat ja soft -tiiviste vastakarmiin sekä säätöavain

Mitat

ESITTEET

Liune Door -esite PDF

EPD-ympäristöseloste

Ohje verkkokauppatilaukseen

Verkkokaupastamme ostat helposti ja turvallisesti. Ohje tilaamiseen täällä.

OHJEET

Liune Door asukasohje PDF

Liune Door tuoteohje PDF

Liune Door asennusohje yksilehtinen ovi, elementti ja karmit PDF

AUTOMAATIO
- Tuoteohje PDF

PARIOVET
- Asennusohje PDF

SÄHKÖVEDOT
- Asennusohje PDF

WC-LUKKO
- Asennusohje PDF

Kaikki Aulis Lundell Oy:n esitteet löydät täältä.

SUUNNITTELU

Haluamme tehdä rakenteiden suunnittelun mahdollisimman helpoksi. Olemme kehittäneet näille sivuille konkreettisia apuvälineitä suunnittelutyön helpottamiseksi. Suunnittelutyötä helpottavat rakenteiden CAD-kuvat (DWG), PDF-mittapiirrokset, tuoteselosteet, tuotekortit ja Liune GDL-objekti. GDL-objektikirjasto on monipuolinen ja helppokäyttöinen suunnittelijan työkalu, joka toimii ArchiCAD-ympäristössä. Tuotetietojen verkkomateriaalin käyttö edellyttää Acrobat Reader -ohjelmaa. DWG-piirrosten avaaminen ja käsittely vaatii erillisen CAD-ohjelman. Mikäli käytössäsi on ArchiCAD -ohjelma, voit ladata itsellesi Liune GDL -objektin.

Mukavia suunnitteluhetkiä Liune -objektien parissa!

Lisätietoja myynti@liunedoor.com tai Lauri Laineelta 020 734 1400

Alta löydät DWG-tiedostot CAD-ohjelmiin, PDF-tiedostot lukuohjelmiin, GDL-objektit ArchiCAD versioihin, RFA-tiedostot Autodesk Revit ohjelmaan ja VXZ-tiedostot Vertex käyttöön. Tiedostoista löydät tarvittavat mittatiedot.

LIUNE CAD -piirroskirjasto DWG

Autodesk AutoCAD ohjelmille, dwg on dynaamisena blokkina. Tiedosto sisältää Liunen kaikki elementtien vaihtoehdot, myös Liunen saneerauselementit.

Liune dynamic block library 2022.dwg (13.5Mt)

User's guide Liune AutoCAD dynamic blocks.pdf

LIUNE DOOR PDF -kirjasto mittapiirroksilla

LIUNE DOOR erikoiskorkeat ovet runkosyvyydet 66mm ja 95mm
LIUNE DOOR sauna runko 95mm 120mm 565 KB
LIUNE DOOR yksilehtinen ja pariovi runko 120mm 592 KB
LIUNE DOOR yksilehtinen ja pariovi runko 66mm 1 MB
LIUNE DOOR yksilehtinen ja pariovi runko 95mm 2 MB
Liune saneerauselementit 3 MB
Liune saneerauselementit ilman vastakarmia 3 MB

Uusi Liunen ArchiCAD-objekti 1/2023

LIUNE GDL-kirjasto 2023.lcf

Käyttäjän opas GDL Liune kirjastolle.pdf

LIUNE VXZ -tiedostot (Vertex)

Liune elementit 66mm 4 MB

Liune elementit 95mm 4 MB
