Käyttötarkoitus
Useita käyttökohteita asunnoissa kuten olohuone, keittiö, makuuhuone, vaatehuone, keittokomerot, kodinhoitohuone, lastenhuone, kotitoimisto. Uudisrakentamisen ja korjausrakentamisen kohteisiin. Lasiovi soveltuu hyvin myös kosteisiin tiloihin.

Rakenne
8 mm paksu karkaistu turvalasi, RakMK F2 2001 määräysten mukainen.
Elementti on rakenneterästä, Ja rakenne on tehtaalla hitsattu. Elementti valmistetaan CE-merkityistä teräsprofiileista.

Oven leveys
710-1210 mm yksilehtiset ovet ja pariovien leveys 1234-2234 mm. Verkkokaupassa tunnistat pariovet leveyksistä, eli "Vapaa aukko" on esim.  1234 mm, 1434 mm tai 1834 mm.

Oven korkeus
AIKA ovet ovat 2100 tai 2300mm korkeita.

Seinän syvyys
Seinämän syvyys 92 mm kun runko on 66 mm, 121 mm kun runko on 95 mm ja 146 mm seinämäsyvyys 120 mm:n rungossa.

Ääneneristävyys
LIUNE AIKA -ovi Rw 17 dB. Testit Sitowise Oy.

Lisää Liune-ovien äänieristyksestä täältä.

Sähkövedot
Elementin rungossa on vakiona paikat sähkövedoille kaikissa runkosyvyyksissä. Tarkemmat tiedot alla olevasta taulukosta liittyen kytkimien ja pistorasioiden ominaisuuksiin. Sähkörasiat on sijoitettavissa oven viereen elementissä.

Oven pinta

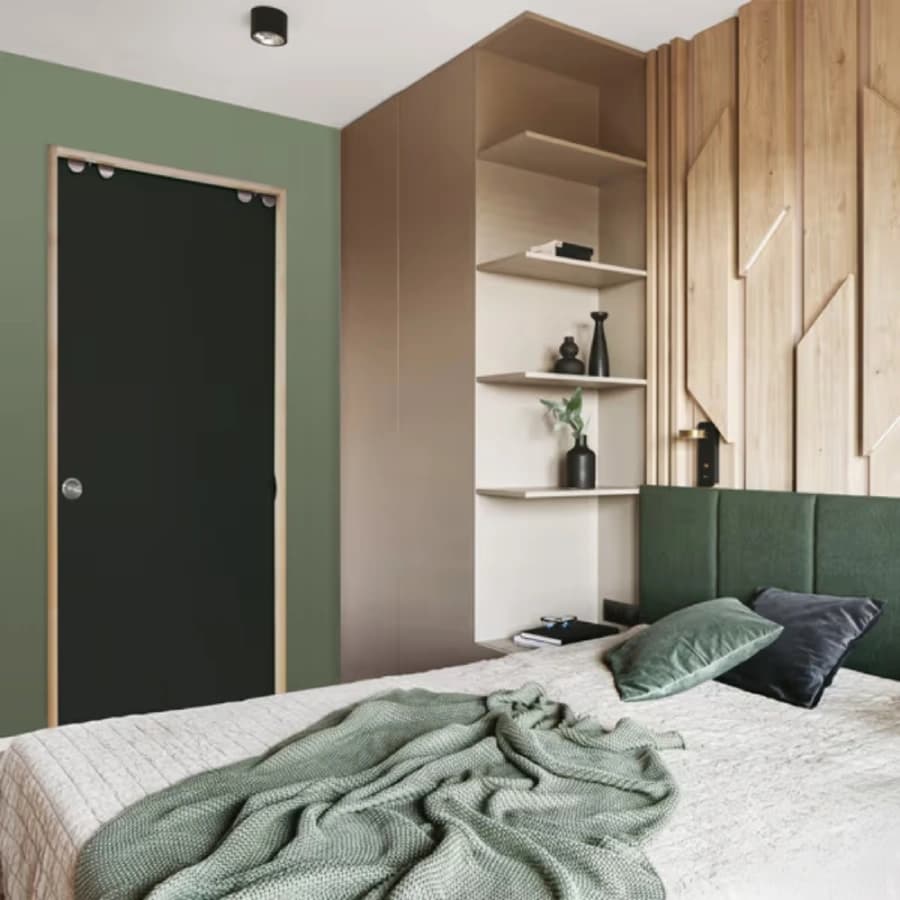

Värivaihtoehdot ovat kirkas, opaali, harmaa opaali, tumma savuharmaa ja musta lasi.

Heloitus
Vetimet valittavissa kohteen mukaan. Rullastot eli laakerirullat ripustetaan elementin liukukiskoon ja kannakkeet kiinnitetään oveen.

Karmi
Ovissa on vakiona valkoiset (NCS S 0502-Y) karmilistat, muut värisävyt saatavana tilauksesta. Vakiokarmisyvyys 92 mm 66 mm:n rungossa ja 121 mm 95 mm:n rungossa. Liune karmien mukana tulevat myös karmitulpat.

Kynnys
Liunessa ei ole kynnystä, vaan kulku on esteetön.

Tiivistys
Ovitoimituksen mukana tulee valkoinen soft -tiivistenauha pehmentämään oven ääntä sulkeutuessa. Liune ovissa on hyvä ääneneristävyys.

Varustelu
Ripustusmekanismit on kiinnitettynä jo elementtiin ja oveen. Työmaalla tehdään vain asennus, sillä tuotteet on kasattu jo tehtaalla. Ovi lukkiutuu kokonaan seinän sisään upotetulla vetimellä. Ulkoneva vedin tai lukko vievät vapaasta kulkuaukosta noin 100 mm, joten tämä kannattaa huomioida oven leveyttä valitessa. Toimituksen mukana ovat lisäksi ruuvit kipsilevylle, karmeille ja liukukiskolle, rullastot, valkoiset karmitulpat ja soft -tiiviste vastakarmiin, säätöavain sekä liukukiskon puhdistusharja.

Suosittelemme lasiliukuovelle hidastinta. Se tuo huomattavasti lisää käyttömukavuutta ja turvallisuutta, koska se pehmentää oven sulkeutumista. Hidastimen pystyt tilaamaan verkkokaupan lisätarvikkeista tai ovikokonaisuuden lisävalikosta.

Mikäli haluat, että pariovesi aukeavat yhtäaikaisesti, lisää tilaukseesi parioven synkronointi.

Takuu
Myönnämme (10) kymmenen vuoden takuun Liune Door -elementtirungolle. Tämä edellyttää, että tuotteiden asennusohjeita on noudatettu ja tuotteet ovat kotikäytössä. Takuu on voimassa Suomessa.

Käsittele lasista ovea varovasti.

Lasiovi on karkaistua turvalasia, joka kestää elementtiin asennettuna suuria kuormia ja iskuja lasin tason suuntaisesti. Asentaessasi lasiovea pidä huolta, että lasin reuna ei kosketa kovaan lattia- tai seinäpintaan. Lasia ei saa koskaan käsitellä huolimattomasti ja varomattomasti.  Reunat ovat lasin arin kohta. Jos lasiin tai lasin reunaan kohdistuu terävä isku, se särkyy pieniksi muruiksi.

Jos lasin reunaan tulee särö, lasia ei saa käyttää, sillä lasin rikkoutumisriski on ilmeinen asennuksen aikana ja sen jälkeen. Suomen Tasolasiyhdistyksen sääntöjen mukaan lasin valmistaja tai jatkojalostaja ei ole vastuussa lasirikoista, jotka tapahtuvat lasia asennettaessa tai sen jälkeen.

Lasin säilytys kuljetustelineessä asennukseen saakka.



Toimitussisältö

• Liunen elementti yksilehtiselle tai pariovelle (kasattuna)
• Ovi (vedin ja kiinnikkeet kiinnitettyinä)
• Karmit oviaukolle (määrämittaiset)
• Ruuvit kipsilevylle, karmeille ja liukukiskolle, rullastot, valkoiset karmitulpat ja soft -tiiviste vastakarmiin, säätöavain sekä liukukiskon puhdistusharja

---

Mitat

ESITTEET

Liune Door -esite PDF

---

EPD-ympäristöseloste

---

Ohje verkkokauppatilaukseen

Verkkokaupastamme ostat helposti ja turvallisesti. Ohje tilaamiseen täällä.

OHJEET

Liune Door asukasohje PDF

Liune Door tuoteohje PDF

Liune Door asennusohje yksilehtinen ovi, elementti ja karmit PDF

AUTOMAATIO
- Tuoteohje PDF

PARIOVET
- Asennusohje PDF

SÄHKÖVEDOT
- Asennusohje PDF

WC-LUKKO
- Asennusohje PDF

---

Kaikki Aulis Lundell Oy:n esitteet löydät täältä.

SUUNNITTELU

Haluamme tehdä rakenteiden suunnittelun mahdollisimman helpoksi. Olemme kehittäneet näille sivuille konkreettisia apuvälineitä suunnittelutyön helpottamiseksi. Suunnittelutyötä helpottavat rakenteiden CAD-kuvat (DWG), PDF-mittapiirrokset, tuoteselosteet, tuotekortit ja Liune GDL-objekti. GDL-objektikirjasto on monipuolinen ja helppokäyttöinen suunnittelijan työkalu, joka toimii ArchiCAD-ympäristössä. Tuotetietojen verkkomateriaalin käyttö edellyttää Acrobat Reader -ohjelmaa. DWG-piirrosten avaaminen ja käsittely vaatii erillisen CAD-ohjelman. Mikäli käytössäsi on ArchiCAD -ohjelma, voit ladata itsellesi Liune GDL -objektin.

Mukavia suunnitteluhetkiä Liune -objektien parissa!

Lisätietoja myynti@liunedoor.com tai Lauri Laineelta 020 734 1400

---

Alta löydät DWG-tiedostot CAD-ohjelmiin, PDF-tiedostot lukuohjelmiin, GDL-objektit ArchiCAD versioihin, RFA-tiedostot Autodesk Revit ohjelmaan ja VXZ-tiedostot Vertex käyttöön. Tiedostoista löydät tarvittavat mittatiedot.

---

LIUNE CAD -piirroskirjasto DWG

Autodesk AutoCAD ohjelmille, dwg on dynaamisena blokkina. Tiedosto sisältää Liunen kaikki elementtien vaihtoehdot, myös Liunen saneerauselementit.

Liune dynamic block library 2022.dwg (13.5Mt)

User's guide Liune AutoCAD dynamic blocks.pdf



---

LIUNE DOOR PDF -kirjasto mittapiirroksilla

LIUNE DOOR erikoiskorkeat ovet runkosyvyydet 66mm ja 95mm
LIUNE DOOR sauna runko 95mm 120mm 565 KB
LIUNE DOOR yksilehtinen ja pariovi runko 120mm 592 KB
LIUNE DOOR yksilehtinen ja pariovi runko 66mm 1 MB
LIUNE DOOR yksilehtinen ja pariovi runko 95mm 2 MB
Liune saneerauselementit 3 MB
Liune saneerauselementit ilman vastakarmia 3 MB

---

Uusi Liunen ArchiCAD-objekti 1/2023

LIUNE GDL-kirjasto 2023.lcf

Käyttäjän opas GDL Liune kirjastolle.pdf

---

LIUNE VXZ -tiedostot (Vertex)

Liune elementit 66mm 4 MB

Liune elementit 95mm 4 MB

Tiedostot ja niiden sisältämät tiedot on annettu mahdollisimman täsmällisesti. Yritys ei vastaa tiedostoissa, toiminnoissa tai mitoissa olevista mahdollisista virheistä. Tietojen oikeellisuus tulisi aina tarkistaa.

---

LIUNE Revit RFA -tiedostot, Autodesk Revit ver. 2016

Liune D1 massive door 2 MBLiune D2 laminate door 2 MB
Liune D3 smooth white door 2 MB
Liune D4 white milled mirror door 2 MB
Liune D5 moisture resistant door 2 MB
Liune D6 oak veneer door 2 MB
Liune D7 light opening door 2 MB
Liune D8 panel door 2 MB
Liune D9 glass door opal clear dark grey 2 MB
Liune D10 mirror door 2 MB
Liune D11 sauna glass sauna wood door 2 MB
Liune D13 veneer door 2 MB
Liune D14 print glass 2 MB
Liune D15 classic sliding door by liune 916 KB
Liune D16 design door 2 MB

---
