Black | D21 Massiivi
Musta massiiviovikokonaisuus, mustat karmit ja vetimet
0,00 €
Kokonaishinta:
0,00 €
Käyttötarkoitus
Useita käyttökohteita asunnoissa kuten olohuone, keittiö, makuuhuone, vaatehuone, keittokomerot, kodinhoitohuone, lastenhuone, kotitoimisto. Eteiset ja käytävät sekä tekninen tila ovat myös tilaa tarvitsevia huoneita. Uudisrakennukseen ja korjausrakentamisen kohteisiin.
Rakenne
Ovi on massiivista mdf -materiaalia, puolikova kuitulevy, jolla on ainutlaatuiset fysikaaliset ominaisuudet. Valmistukseen käytetään ainoastaan puuta, joka on peräisin raaka-aineita säästävistä harvennushakkuista. Liunen D21 BLACK MDF ovi on pääasiassa mänty- ja kuusipuuta. Ovilevyn paksuus on 25 mm.
Elementti on rakenneterästä, ja rakenne on tehtaalla hitsattu. Elementti valmistetaan CE-merkityistä teräsprofiileista.
Oven leveys
710-1210 mm.
Oven korkeus
Ovet ovat 2100 mm korkeita. Saatavana 2600 mm:n asti kun valitset tuotteen DESIGN (D16) ja valitset sille mustan värin lisätarvikkeista.
Seinän syvyys
Seinämän syvyys on 92 mm kun runko on 66 mm.
Ääneneristävyys
LIUNE BLACK MDF -ovi Rw 23 dB. Testit Helimäki Akustikot Oy. Lisää Liune-ovien äänieristyksestä täältä.
Sähkövedot
Elementin rungossa on vakiona paikat sähkövedoille kaikissa runkosyvyyksissä. Sähkörasiat ovat sijoitettavissa aina oven viereen elementissä.
Oven pinta
Värinä on maalattu musta (RAL9005 puolihimmeä).
Heloitus
Musta vedin kuuluu ovitoimitukseen. Ovi toimitetaan asennusvalmiina eli vedin valmiiksi kiinnitettynä.
Karmi
Ovissa on mustat (RAL9005 puolihimmeä) karmilistat. Karmisyvyys on 92 mm 66 mm:n rungossa.
Kynnys
Liunessa ei ole kynnystä, vaan kulku on esteetön.
Tiivistys
Ovitoimituksen mukana tulee soft -tiivistenauha pehmentämään oven ääntä sulkeutuessa. Liune ovissa on hyvä ääneneristävyys.
Varustelu
Ripustusmekanismit ovat kiinnitettynä jo elementtiin ja oveen. Työmaalla tehdään vain asennus, sillä tuotteet on kasattu jo tehtaalla. Ovi lukkiutuu kokonaan seinän sisään upotetulla vetimellä. Ulkoneva vedin tai lukko vievät vapaasta kulkuaukosta noin 100 mm, joten tämä kannattaa huomioida oven leveyttä valitessa. Toimituksen mukana ovat lisäksi ruuvit kipsilevylle ja karmeille, rullastot, karmitulpat sekä oven säätöavain.
Suosittelemme ovelle hidastinta, sen voi valita tämän sivun Valitse lisätarvikkeet-valikosta. Hidastin tuo huomattavasti lisää käyttömukavuutta ja turvallisuutta, koska se pehmentää oven sulkeutumista. Hidastin on vain toiseen suuntaan koska Liunen ovet liukuvat kokonaan oven taskuun ja lukkiutuvat mekanismilla ja aukeavat manuaalisesti mekanismia painaessa oven päädystä. Mikäli et halua hidastinta, mutta haluat, että ovi pysyy tiukemmin kiinni, tilaa sulkijamekanismi täältä.
Takuu
Myönnämme (10) kymmenen vuoden takuun Liune Door -elementtirungolle. Tämä edellyttää, että tuotteiden asennusohjeita on noudatettu ja tuotteet ovat kotikäytössä. Takuu on voimassa Suomessa.
Miten verkkokauppa toimii? Tilausohjeet täältä.
Toimitussisältö

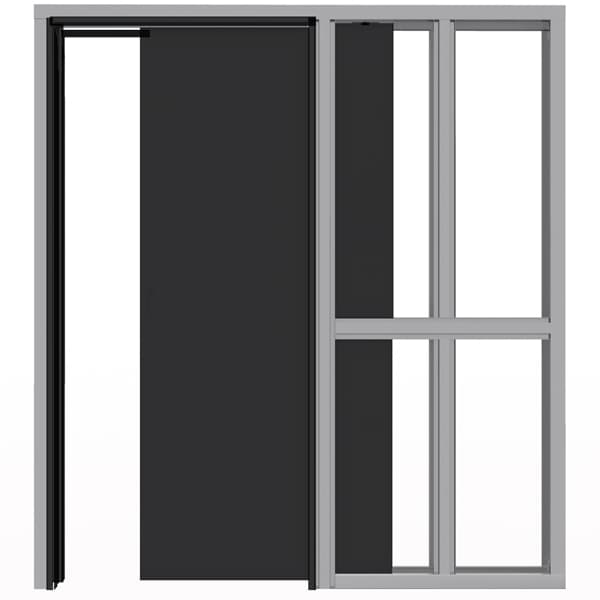

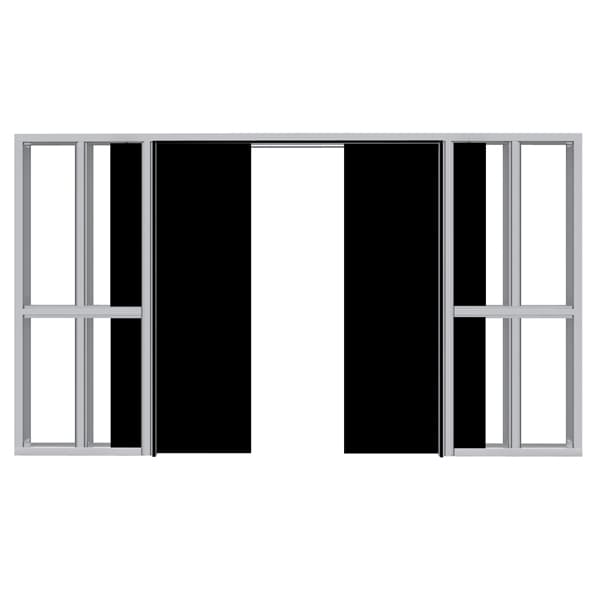

- Liunen elementti yksilehtiselle tai pariovelle (kasattuna)
- Ovi (vedin ja kiinnikkeet kiinnitettyinä)
- Karmit oviaukolle (määrämittaiset)
- Ruuvit kipsilevylle ja karmeille, rullastot, karmitulpat ja soft -tiiviste vastakarmiin sekä säätöavain
Mitat:
SUUNNITTELU
Haluamme tehdä rakenteiden suunnittelun mahdollisimman helpoksi. Olemme kehittäneet näille sivuille konkreettisia apuvälineitä suunnittelutyön helpottamiseksi. Suunnittelutyötä helpottavat rakenteiden CAD-kuvat (DWG), PDF-mittapiirrokset, tuoteselosteet, tuotekortit ja Liune GDL-objekti. GDL-objektikirjasto on monipuolinen ja helppokäyttöinen suunnittelijan työkalu, joka toimii ArchiCAD-ympäristössä. Tuotetietojen verkkomateriaalin käyttö edellyttää Acrobat Reader -ohjelmaa. DWG-piirrosten avaaminen ja käsittely vaatii erillisen CAD-ohjelman. Mikäli käytössäsi on ArchiCAD -ohjelma, voit ladata itsellesi Liune GDL -objektin.
Mukavia suunnitteluhetkiä Liune -objektien parissa!
Lisätietoja myynti@liunedoor.com tai Lauri Laineelta 020 734 1400
Alta löydät DWG-tiedostot CAD-ohjelmiin, PDF-tiedostot lukuohjelmiin, GDL-objektit ArchiCAD versioihin, RFA-tiedostot Autodesk Revit ohjelmaan ja VXZ-tiedostot Vertex käyttöön. Tiedostoista löydät tarvittavat mittatiedot.
LIUNE CAD -piirroskirjasto DWG
Autodesk AutoCAD ohjelmille, dwg on dynaamisena blokkina. Tiedosto sisältää Liunen kaikki elementtien vaihtoehdot, myös Liunen saneerauselementit.
Liune dynamic block library 2022.dwg (13.5Mt)
User's guide Liune AutoCAD dynamic blocks.pdf
LIUNE DOOR PDF -kirjasto mittapiirroksilla
LIUNE DOOR erikoiskorkeat ovet runkosyvyydet 66mm ja 95mm
LIUNE DOOR sauna runko 95mm 120mm 565 KB
LIUNE DOOR yksilehtinen ja pariovi runko 120mm 592 KB
LIUNE DOOR yksilehtinen ja pariovi runko 66mm 1 MB
LIUNE DOOR yksilehtinen ja pariovi runko 95mm 2 MB
Liune saneerauselementit 3 MB
Liune saneerauselementit ilman vastakarmia 3 MB
Uusi Liunen ArchiCAD-objekti 1/2023
Käyttäjän opas GDL Liune kirjastolle.pdf
LIUNE VXZ -tiedostot (Vertex)
Tiedostot ja niiden sisältämät tiedot on annettu mahdollisimman täsmällisesti. Yritys ei vastaa tiedostoissa, toiminnoissa tai mitoissa olevista mahdollisista virheistä. Tietojen oikeellisuus tulisi aina tarkistaa.
LIUNE Revit RFA -tiedostot, Autodesk Revit ver. 2016
Liune D1 massive door 2 MBLiune D2 laminate door 2 MB
Liune D3 smooth white door 2 MB
Liune D4 white milled mirror door 2 MB
Liune D5 moisture resistant door 2 MB
Liune D6 oak veneer door 2 MB
Liune D7 light opening door 2 MB
Liune D8 panel door 2 MB
Liune D9 glass door opal clear dark grey 2 MB
Liune D10 mirror door 2 MB
Liune D11 sauna glass sauna wood door 2 MB
Liune D13 veneer door 2 MB
Liune D14 print glass 2 MB
Liune D15 classic sliding door by liune 916 KB
Liune D16 design door 2 MB
Ohjeistus BIM objekteille Autodesk RFA tiedostot
Ovien pintarakenteet Revit:iin
Pintojen esikatselu:
Lataa pintarakenteet oville alla olevasta linkistä ja tallenna ne. Tarvitset kuvat Revit-ohjelmassa ovien pintana valkoisen tilalle molemmissa Revit-versioissa.
Liune door textures 2,59 MB
RFA 2012 tiedostot (Autodesk Revit ver. 2012-2015)
Liune D1 massive door 2 MB
Liune D2 laminate door 2 MB
Liune D3 smooth white door 2 MB
Liune D4 white milled mirror door 3 MB
Liune D5 moisture resistant door 2 MB
Liune D6 oak veneer door 2 MB
Liune D7 light opening door 2 MB
Liune D8 panel door 2 MB
Liune D9 glass door opal clear dark grey 2 MB
Liune D10 mirror door 2 MB
Liune D11 sauna glass sauna wood door 2 MB
Liune D13 veneer door 2 MB
Liune D14 print glass 2 MB
Liune D15 classic sliding door by liune 824 KB
Liune D16 design door 2 MB
10 vuoden takuu elementille
Kun tyylistä ei haluta tinkiä yhtään. Liunen suosituin ovimalli nyt mustana, muotoilu on taattua Liunea; esteetön, virtaviivainen ja selkeä. Laadukas ja luotettava, mustaksi maalattu massiiviovi on myös hiljainen.
Hyvin ääneneristävä LIUNE on tervetullut jokaiseen kotiin tuomaan viihtyvyyttä eli tilaa ja hiljaisuutta.
Ulkoneva vedin tai lukko vievät vapaasta kulkuaukosta noin 100 mm, joten tämä kannattaa huomioida oven leveyttä valitessa.
Toimitussisältö
- Liunen elementti yksilehtiselle tai pariovelle (kasattuna)
- Musta ovi (vedin ja kiinnikkeet kiinnitettyinä)
- Mustat karmit oviaukolle (määrämittaiset)
- Ruuvit kipsilevylle, karmeille ja liukukiskolle, rullastot, valkoiset karmitulpat ja soft -tiiviste vastakarmiin, säätöavain sekä liukukiskon puhdistusharja
Miten verkkokauppa toimii? Tilausohjeet täältä.
