Käyttötarkoitus

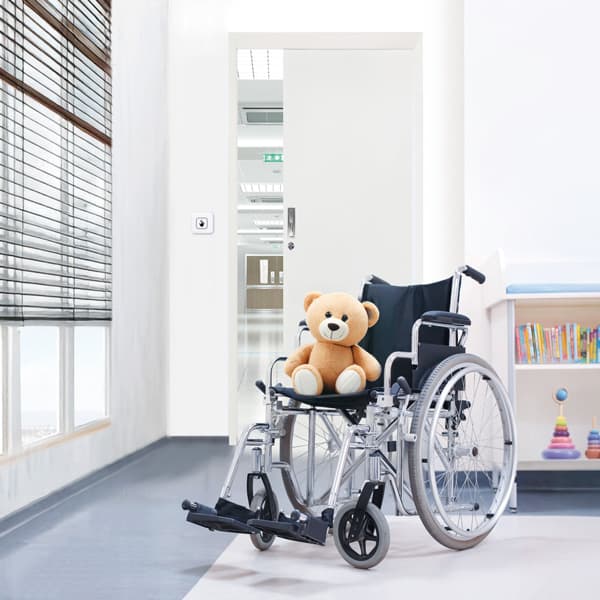

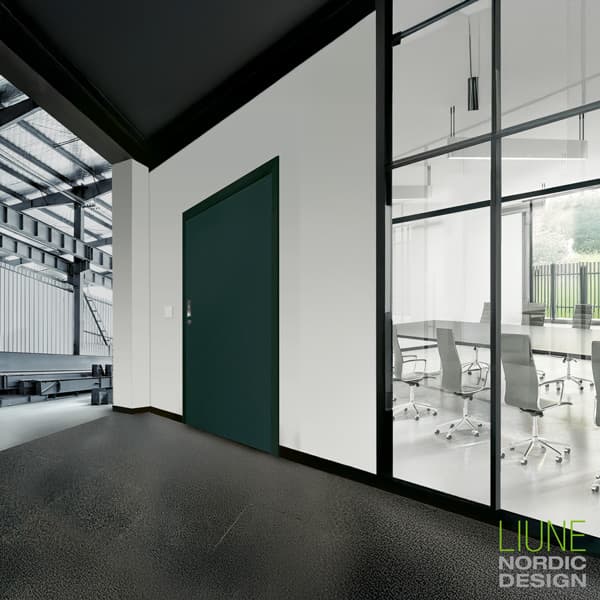

Liune EI30 palo-ovet tarjoavat turvallisuutta ja tilaa. Sertifioitu ja mallisuojattu Liune palo-ovi, D30 FIRE, on turvallinen ja tyylikäs ratkaisu, joka säästää tilaa. Ovi on suunniteltu käytettäväksi tiloissa, joissa vaaditaan EI30-paloluokkaa, kuten liikerakennuksissa, julkisissa rakennuksissa, sairaalarakentamisessa, hoivakohteissa sekä kodeissa. EI30-palo-ovi kestää tulta vähintään 30 minuutin ajan estäen liekkien läpäisyn ja estäen oven pintalämpötilan nousemisen sallittua korkeammaksi.

Rakenne

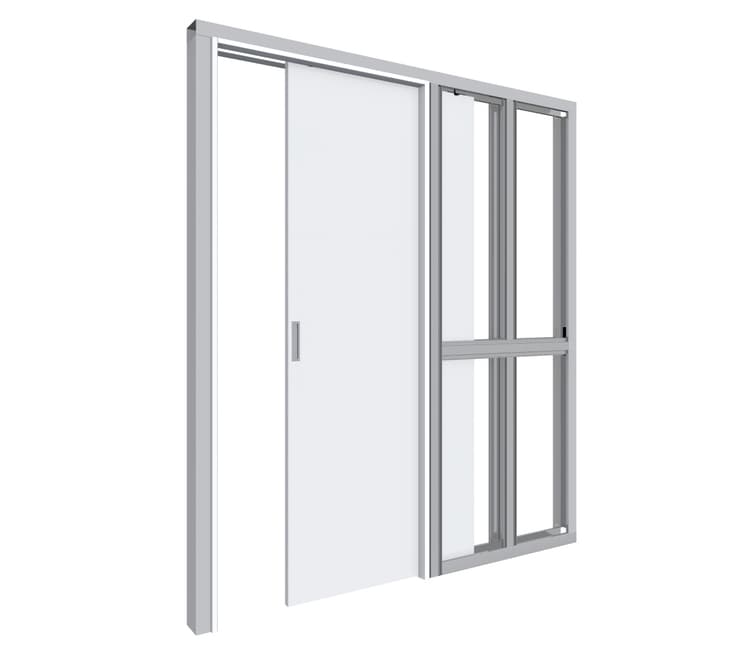

Ovi on yhdistelmärakenteinen turvallinen palo-ovi. Ovilevyn paksuus on 52 mm. Elementti valmistetaan ympäristöhaittoja vähentävästä SsabZero™ rakenneteräksestä ja se on tehtaalla hitsattu sekä sertifioitu rakenne. Palo-ovikokonaisuus on CE-merkitty.

Oven leveys

LD30 FIRE ovet ovat saatavilla 910-1310 mm leveyksissä

Oven korkeus

LD30 FIRE ovet ovat saatavilla 2100 mm tai 2300 mm korkeina

Seinän syvyys

Palo-oven elementin seinämä on 95 mm ja 121 mm kipsilevyjen kanssa

Paloluokka

Paloluokka EI30, EI20, EI15

EI30 palo-ovi kestää tulta vähintään 30 minuutin ajan eli liekit eivät läpäise ovea eikä oven pintalämpötila nouse sallittua korkeammaksi. Palo-luokitellut ovet on testattu aina laboratoriossa kolmannen osapuolen vahvistamana.

Sähkövedot

Automaatio valittavissa mm. painikkeella, kaukosäätimellä, liiketunnistimella

Oven pinta

Vakiovärinä on maalattu valkoinen (NCS S 0502-Y). Kaikki sävyt tilauksen mukaan RAL- ja NCS-sävykarttojen mukaan. Laminointi vaihtoehdot ovat valkoinen tai harmaa tai kohteen mukaan.

Ovet saatavilla tammiviiluna tilauksen mukaan.

Heloitus

• LUKE vedin hopea 143x34mm
• LUKE vedin 143x34mm valitsemallasi värisävyllä

Lukko

Lukkorunko Abloy 4190

Karmi

Massiivipuukarmi 42 x 92 mm vakiona maalattu valkoinen tai mustat. Voit valita lisätarvikkeena kaikki sävyt RAL- ja NCS-sävykarttojen mukaan, tai tammikarmit.

Kynnys

Liunessa ei ole kynnystä, vaan kulku on esteetön. Liune LD30 FIRE -ovesta laskeutuu automaattinen kynnys, joka yhdistää turvallisuuden huomaamattomaan muotoon.

Tiivistys

Palo-oven tiivisteet karmissa ja kynnyksessä

Varustelu

Automaatio valittavissa mm. painikkeella, kaukosäätimellä tai liiketunnistimella

Takuu

Myönnämme (10) kymmenen vuoden takuun Liune Door -elementtirungolle. Tämä edellyttää, että tuotteiden asennusohjeita on noudatettu ja tuotteet ovat kotikäytössä. Elementin levytykseen suosittelemme esim. Gyprocin Habitoa tai erikoiskovaa kipsilevyä

Toimitussisältö

• Liunen elementti yksilehtiselle (kasattuna)
• Ovi (vedin ja kiinnikkeet kiinnitettyinä)
• Karmit oviaukolle (määrämittaiset)
• Ruuvit kipsilevylle, karmeille ja liukukiskolle, rullastot, valkoiset karmitulpat, säätöavain sekä liukukiskon puhdistusharja
• Asennus- ja huolto-ohje
