Käyttötarkoitus
Saunaan uudisrakentamisen ja korjausrakentamisen kohteisiin.

Rakenne

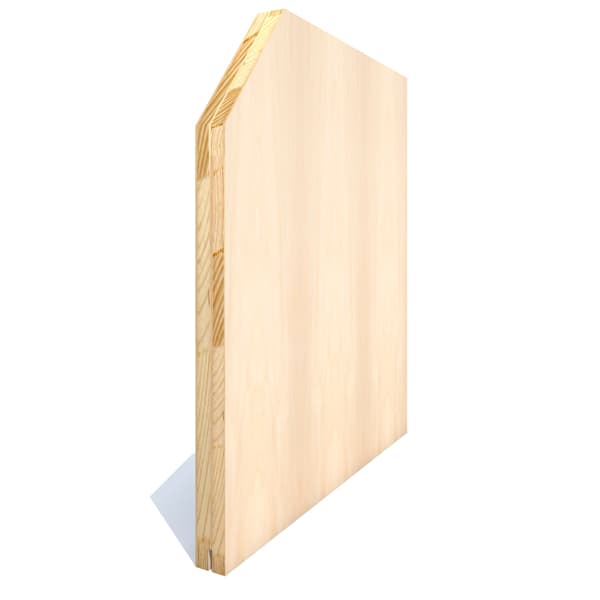

Ovi on 32 mm paksu saunan ovi, joka on rimalevyä. Se on kevyt ja jäykkä materiaali.
Elementti on rakenneterästä, ja rakenne on tehtaalla hitsattu. Elementti valmistetaan CE-merkityistä teräsprofiileista. Saunan elementti on erikoisvalmisteinen kostean tilan elementti. Liunen elementit ovat patentoituja.

Oven leveys
610-1110 mm yksilehtiset ovet.

Oven korkeus
LÄMPÖ ovien kokonaiskorkeus on 2100 mm.

Seinän syvyys
Seinämän syvyys 121 mm kun runko on 95 mm ja 146 mm seinämäsyvyys 120 mm:n rungossa.

LVI -vedot
Elementtisyvyydessä 120 mm voi asentaa myös vesiputket suihkua varten elementin kohdalle.

Oven pinta
Ovi on käsittelemätöntä puuta, jonka voit sävyttää mieleiseksesi. Ohessa Liunen puiseen saunanoveen soveltuvia pintakäsittelyaineita ja sävyjä.
-Teknos Satu saunasuoja, värikartta.
-Tikkurila Supi saunasuoja, värikartta.

Heloitus
Liunen Lämpö -saunaoviin kuuluu vakiona myös kaunis puinen ulkoneva vedin. Rullastot eli laakerirullat ripustetaan elementin liukukiskoon ja kannakkeet kiinnitetään oveen.

Karmi
Vakiokarmi on lämpökäsiteltyä haapaa, joka valmistetaan tilauksen yhteydessä tarkistettavan saunan seinän runkopaksuuden mukaan. Liune karmien mukana tulevat myös karmitulpat, jotka ovat mäntyä.

Kynnys
Liunessa ei ole kynnystä, vaan kulku on esteetön.

Varustelu
Ripustusmekanismit on kiinnitettynä jo elementissä. Työmaalla tehdään vain asennus, sillä tuotteet on kasattu jo tehtaalla. Ulkoneva vedin vie vapaasta kulkuaukosta noin 100 mm. Toimituksen mukana ovat lisäksi ruuvit kipsilevylle ja karmeille, rullastot sekä oven säätöavain.

Takuu
Myönnämme (10) kymmenen vuoden takuun Liune Door -elementtirungolle. Tämä edellyttää, että tuotteiden asennusohjeita on noudatettu ja tuotteet ovat kotikäytössä. Takuu on voimassa Suomessa.



Toimitussisältö

• Liunen elementti yksilehtiselle ovelle
• Puuovi
• Karmit oviaukolle (määrämittaiset)
• Ruuvit kipsilevylle, karmeille ja liukukiskolle, rullastot, oven väriset karmitulpat, säätöavain sekä liukukiskon puhdistusharja

---

Mitat

ESITTEET

Liune Door -esite PDF

---

EPD-ympäristöseloste

---

Ohje verkkokauppatilaukseen

Verkkokaupastamme ostat helposti ja turvallisesti. Ohje tilaamiseen täällä.

OHJEET

Liune Door asukasohje PDF

Liune Door tuoteohje PDF

Liune Door asennusohje yksilehtinen ovi, elementti ja karmit PDF

SÄHKÖVEDOT
- Asennusohje PDF

Liunen asennus kosteisiin tiloihin:

---

Kaikki Aulis Lundell Oy:n esitteet löydät täältä.

SUUNNITTELU

Haluamme tehdä rakenteiden suunnittelun mahdollisimman helpoksi. Olemme kehittäneet näille sivuille konkreettisia apuvälineitä suunnittelutyön helpottamiseksi. Suunnittelutyötä helpottavat rakenteiden CAD-kuvat (DWG), PDF-mittapiirrokset, tuoteselosteet, tuotekortit ja Liune GDL-objekti. GDL-objektikirjasto on monipuolinen ja helppokäyttöinen suunnittelijan työkalu, joka toimii ArchiCAD-ympäristössä. Tuotetietojen verkkomateriaalin käyttö edellyttää Acrobat Reader -ohjelmaa. DWG-piirrosten avaaminen ja käsittely vaatii erillisen CAD-ohjelman. Mikäli käytössäsi on ArchiCAD -ohjelma, voit ladata itsellesi Liune GDL -objektin.

Mukavia suunnitteluhetkiä Liune -objektien parissa!

Lisätietoja myynti@liunedoor.com tai Lauri Laineelta 020 734 1400

---

Alta löydät DWG-tiedostot CAD-ohjelmiin, PDF-tiedostot lukuohjelmiin, GDL-objektit ArchiCAD versioihin, RFA-tiedostot Autodesk Revit ohjelmaan ja VXZ-tiedostot Vertex käyttöön. Tiedostoista löydät tarvittavat mittatiedot.

---

LIUNE CAD -piirroskirjasto DWG

Autodesk AutoCAD ohjelmille, dwg on dynaamisena blokkina. Tiedosto sisältää Liunen kaikki elementtien vaihtoehdot, myös Liunen saneerauselementit.

Liune dynamic block library 2022.dwg (13.5Mt)

User's guide Liune AutoCAD dynamic blocks.pdf



---

LIUNE DOOR PDF -kirjasto mittapiirroksilla

LIUNE DOOR erikoiskorkeat ovet runkosyvyydet 66mm ja 95mm
LIUNE DOOR sauna runko 95mm 120mm 565 KB
LIUNE DOOR yksilehtinen ja pariovi runko 120mm 592 KB
LIUNE DOOR yksilehtinen ja pariovi runko 66mm 1 MB
LIUNE DOOR yksilehtinen ja pariovi runko 95mm 2 MB
Liune saneerauselementit 3 MB
Liune saneerauselementit ilman vastakarmia 3 MB

---

Uusi Liunen ArchiCAD-objekti 1/2023

LIUNE GDL-kirjasto 2023.lcf

Käyttäjän opas GDL Liune kirjastolle.pdf

---

LIUNE VXZ -tiedostot (Vertex)

Liune elementit 66mm 4 MB

Liune elementit 95mm 4 MB

Tiedostot ja niiden sisältämät tiedot on annettu mahdollisimman täsmällisesti. Yritys ei vastaa tiedostoissa, toiminnoissa tai mitoissa olevista mahdollisista virheistä. Tietojen oikeellisuus tulisi aina tarkistaa.

---

LIUNE Revit RFA -tiedostot, Autodesk Revit ver. 2016

Liune D1 massive door 2 MBLiune D2 laminate door 2 MB
Liune D3 smooth white door 2 MB
Liune D4 white milled mirror door 2 MB
Liune D5 moisture resistant door 2 MB
Liune D6 oak veneer door 2 MB
Liune D7 light opening door 2 MB
Liune D8 panel door 2 MB
Liune D9 glass door opal clear dark grey 2 MB
Liune D10 mirror door 2 MB
Liune D11 sauna glass sauna wood door 2 MB
Liune D13 veneer door 2 MB
Liune D14 print glass 2 MB
Liune D15 classic sliding door by liune 916 KB
Liune D16 design door 2 MB

---

Ohjeistus BIM objekteille Autodesk RFA tiedostot

Liune REVIT USER GUIDE 2 MB

---

Ovien pintarakenteet Revit:iin

Pintojen esikatselu:

Lataa pintarakenteet oville alla olevasta linkistä ja tallenna ne. Tarvitset kuvat Revit-ohjelmassa ovien pintana valkoisen tilalle molemmissa Revit-versioissa.
Liune door textures 2,59 MB

---

RFA 2012 tiedostot (Autodesk Revit ver. 2012-2015)

Liune D1 massive door 2 MB
Liune D2 laminate door 2 MB
Liune D3 smooth white door 2 MB
Liune D4 white milled mirror door 3 MB
Liune D5 moisture resistant door 2 MB
Liune D6 oak veneer door 2 MB
Liune D7 light opening door 2 MB
Liune D8 panel door 2 MB
Liune D9 glass door opal clear dark grey 2 MB
Liune D10 mirror door 2 MB
Liune D11 sauna glass sauna wood door 2 MB
Liune D13 veneer door 2 MB
Liune D14 print glass 2 MB
Liune D15 classic sliding door by liune 824 KB
Liune D16 design door 2 MB
