Safe | D22 Antibakteerinen ovi
Antimikrobinen ovikokonaisuus esim. hoivakohteisiin
0,00 €
Kokonaishinta:
0,00 €
Käyttötarkoitus
Useita uudis- ja korjausrakentamisen kohteita, kuten hoivatilat, sairaalat ja kaikki tilat, joissa halutaan ehkäistä mikrobikasvustojen esiintyminen ja lisääntyminen. Soveltuu myös asuntoihin, kuten kodin kuivat ja kosteat sisätilat: WC:t, eteiset, keittiöt, kodinhoitohuoneet, makuuhuoneet, askarteluhuoneet, audiohuoneet, kotikonttorit, kylpyhuoneet, olohuone.
Rakenne
Ovi on massiivista mdf -materiaalia, jolla on hyvät fysikaaliset ominaisuudet. Valmistukseen käytetään ainoastaan puuta, joka on peräisin raaka-aineita säästävistä harvennushakkuista. Liunen D22 SAFE ovi ja karmit on pääasiassa mänty- ja kuusipuuta. Ovilevyn paksuus on 25 mm ja tähän suunnitellut määrämittaiset pintalistalliset karmit.

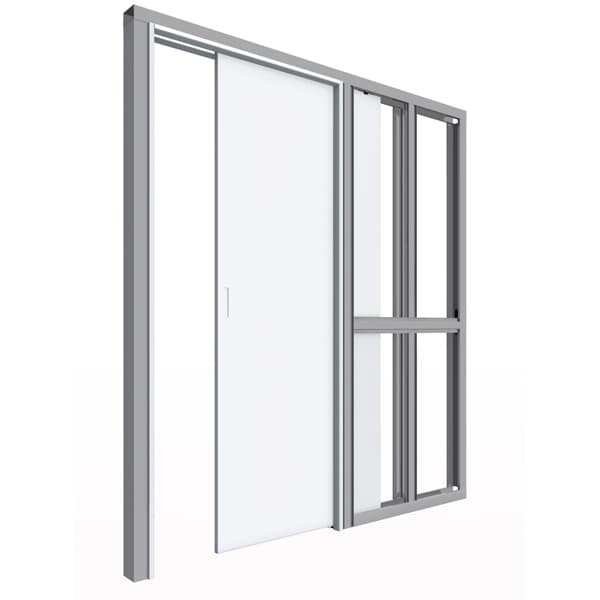

Elementti on kuumasinkittyä rakenneterästä. Liunen elementti valmistetaan CE-merkityistä teräsprofiileista ja sen rakenne on vahva tehtaalla kasattu ovielementti, joka toimitetaan työmaalle ergonomisena kahden osan elementtirunkona.
Antibakteeriominaisuudet ovi, hela ja karmit
-Sisältää tehoaineena hopea-aktiivia, joka yhdessä hyvän hygienian kanssa estää bakteerikannan kasvun Liune SAFE tuotteiden pinnalla
-Erittäin hyvä kulutuksenkestävyys
-Soveltuu rasitusluokan 04 ja 05 sisätiloihin
-Erinomainen märkähankauskestävyys; SFS-EN 13300 luokka I, ISO 11998
-Rakennusmateriaalin päästöluokka M1
Antibakteeriominaisuudet elementti
-Elementti käsitellään hopea-aktiivisella tehoaineella vain sairaalakohteisiin (HUOM! määriteltävä suunnitteluvaiheessa).
-Soveltuu rasitusluokan 04 ja 05 sisätiloihin
-Erinomainen märkähankauskestävyys; SFS-EN 13300 luokka I, ISO 11998
-Rakennusmateriaalin päästöluokka M1
Oven leveys
710-1210 mm yksilehtiset ovet ja pariovien leveys 1434-2034 mm. Verkkokaupassa tunnistat pariovet leveyksistä, eli "Vapaa aukko" on esim. 1234 mm, 1434 mm tai 1834 mm.
Oven korkeus
SAFE ovet ovat 2100-2600 mm korkeita.
Seinän syvyys
Seinämän syvyys 92 mm kun runko on 66 mm. Runkosyvyys on yleisin käytetty runkokoko Suomessa.
Ääneneristävyys
LIUNE SAFE -ovi Rw 23 dB. Testit Sitowise Oy.
Lisää Liune-ovien äänieristyksestä täältä.
Oven pinta
Vakiovärinä on maalattu valkoinen (NCS S 0502-Y). Kiiltoryhmä on puolihimmeä ja voidaan valmistaa eri väreissä sisämaalivärikarttojen sävyihin.
Heloitus
Liunen SAFE vakiovedin kuuluu ovitoimitukseen ja se on soikea upotettu vedin, joka mahdollistaa oven piiloutumisen kokonaan Liunen taskuun. Vedin on myös antibakteerivedin, joka on samalla sävyllä kuin ovi. Ovi toimitetaan asennusvalmiina eli vedin on valmiiksi kiinnitettynä, sekä myös ripustinkiinniikkeet.
Karmi
Ovissa on vakiona valkoiset (NCS S 0502-Y) pintalistalliset karmilistat, muut värisävyt saatavana tilauksesta. Karmit on mitoitettu vakiomitoin eli yksi kipsilevy/puoli ja karmit toimitetaan aina samalla sävyllä kuin antibakteeriovi.
Kynnys
Liunessa ei ole kynnystä, vaan kulku on esteetön.
Tiivistys
Ovitoimituksen mukana tulee valkoinen soft -tiivistenauha pehmentämään oven ääntä sulkeutuessa. Liune ovissa on hyvä ääneneristävyys.
Varustelu
Ripustusmekanismit ovat kiinnitettynä jo elementtiin ja oveen. Työmaalla on kahden elementtiosan asennus, sillä tuotteet on kasattu jo tehtaalla. Ovi lukkiutuu kokonaan seinän sisään upotetulla vetimellä. Toimituksen mukana ovat lisäksi ruuvit kipsilevylle, karmeille ja liukukiskolle, rullastot, valkoiset karmitulpat ja soft -tiiviste vastakarmiin, säätöavain sekä liukukiskon puhdistusharja.
Suosittelemme ovelle hidastinta, se tuo käyttömukavuutta, turvallisuutta ja pehmentää oven sulkeutumista. Hidastin on vain toiseen suuntaan, koska Liunen ovet liukuvat kokonaan oven taskuun ja lukkiutuvat mekanismilla ja aukeavat manuaalisesti mekanismia painaessa oven päädystä. Halutessasi saat tilattua oveen myös hidastimen, 15kg hidastin sopii yksilehtiselle, alle 800mm leveälle ovelle. 900-1200 leveisiin oviin soveltuu 40kg hidastin.
Parioveen saatavana lisätarviikkeena oven synkronointi tai automaatio.
Takuu
Myönnämme (10) kymmenen vuoden takuun Liune Door -elementtirungolle. Tämä edellyttää, että tuotteiden asennusohjeita on noudatettu ja tuotteet ovat kotikäytössä. Takuu on voimassa Suomessa.
Antimikrobisuus säilyy tehokkaana koko maalikalvon eliniän, kun pinta pysyy paikallaan ja on ehjä.
Pintojen hoito
Pinta voidaan puhdistaa neutraalilla (pH 6 - 8) pesuaineliuoksella pyyhkimällä. Pahoin likaantuneilla pinnoilla voidaan käyttää myös heikosti emäksisiä (pH 8 - 10) pesuaineita. Pesuaine ja lika poistetaan pyyhkimällä ja/tai huuhtelemalla pinta puhtaalla vedellä. Työvälineenä käytetään siivouspyyhettä tai pehmeää sientä. Karkeaa harjausta tai voimakasta hankausta ei saa tehdä. Pesuaineiden käytössä noudatetaan pesuainevalmistajan laimennus- ym. käyttöohjeita.
Toimitussisältö
- Liunen elementti yksilehtiselle tai pariovelle (kasattuna)
- Ovi (Safe-vakiovedin ja kiinnikkeet kiinnitettyinä)
- Safe- pintalistalliset karmit oviaukolle (määrämittaiset)
- Ruuvit kipsilevylle, karmeille ja liukukiskolle, rullastot, valkoiset karmitulpat ja soft -tiiviste vastakarmiin, säätöavain sekä liukukiskon puhdistusharja
Mitat
SUUNNITTELU
Haluamme tehdä rakenteiden suunnittelun mahdollisimman helpoksi. Olemme kehittäneet näille sivuille konkreettisia apuvälineitä suunnittelutyön helpottamiseksi. Suunnittelutyötä helpottavat rakenteiden CAD-kuvat (DWG), PDF-mittapiirrokset, tuoteselosteet, tuotekortit ja Liune GDL-objekti. GDL-objektikirjasto on monipuolinen ja helppokäyttöinen suunnittelijan työkalu, joka toimii ArchiCAD-ympäristössä. Tuotetietojen verkkomateriaalin käyttö edellyttää Acrobat Reader -ohjelmaa. DWG-piirrosten avaaminen ja käsittely vaatii erillisen CAD-ohjelman. Mikäli käytössäsi on ArchiCAD -ohjelma, voit ladata itsellesi Liune GDL -objektin.
Mukavia suunnitteluhetkiä Liune -objektien parissa!
Lisätietoja myynti@liunedoor.com tai Lauri Laineelta 020 734 1400
Alta löydät DWG-tiedostot CAD-ohjelmiin, PDF-tiedostot lukuohjelmiin, GDL-objektit ArchiCAD versioihin, RFA-tiedostot Autodesk Revit ohjelmaan ja VXZ-tiedostot Vertex käyttöön. Tiedostoista löydät tarvittavat mittatiedot.
LIUNE CAD -piirroskirjasto DWG
Autodesk AutoCAD ohjelmille, dwg on dynaamisena blokkina. Tiedosto sisältää Liunen kaikki elementtien vaihtoehdot, myös Liunen saneerauselementit.
Liune dynamic block library 2022.dwg (13.5Mt)
User's guide Liune AutoCAD dynamic blocks.pdf
LIUNE DOOR PDF -kirjasto mittapiirroksilla
LIUNE DOOR erikoiskorkeat ovet runkosyvyydet 66mm ja 95mm
LIUNE DOOR sauna runko 95mm 120mm 565 KB
LIUNE DOOR yksilehtinen ja pariovi runko 120mm 592 KB
LIUNE DOOR yksilehtinen ja pariovi runko 66mm 1 MB
LIUNE DOOR yksilehtinen ja pariovi runko 95mm 2 MB
Liune saneerauselementit 3 MB
Liune saneerauselementit ilman vastakarmia 3 MB
Uusi Liunen ArchiCAD-objekti 1/2023
Käyttäjän opas GDL Liune kirjastolle.pdf
LIUNE VXZ -tiedostot (Vertex)
Tiedostot ja niiden sisältämät tiedot on annettu mahdollisimman täsmällisesti. Yritys ei vastaa tiedostoissa, toiminnoissa tai mitoissa olevista mahdollisista virheistä. Tietojen oikeellisuus tulisi aina tarkistaa.
LIUNE Revit RFA -tiedostot, Autodesk Revit ver. 2016
Liune D1 massive door 2 MBLiune D2 laminate door 2 MB
Liune D3 smooth white door 2 MB
Liune D4 white milled mirror door 2 MB
Liune D5 moisture resistant door 2 MB
Liune D6 oak veneer door 2 MB
Liune D7 light opening door 2 MB
Liune D8 panel door 2 MB
Liune D9 glass door opal clear dark grey 2 MB
Liune D10 mirror door 2 MB
Liune D11 sauna glass sauna wood door 2 MB
Liune D13 veneer door 2 MB
Liune D14 print glass 2 MB
Liune D15 classic sliding door by liune 916 KB
Liune D16 design door 2 MB
Ohjeistus BIM objekteille Autodesk RFA tiedostot
Ovien pintarakenteet Revit:iin
Pintojen esikatselu:
Lataa pintarakenteet oville alla olevasta linkistä ja tallenna ne. Tarvitset kuvat Revit-ohjelmassa ovien pintana valkoisen tilalle molemmissa Revit-versioissa.
Liune door textures 2,59 MB
RFA 2012 tiedostot (Autodesk Revit ver. 2012-2015)
Liune D1 massive door 2 MB
Liune D2 laminate door 2 MB
Liune D3 smooth white door 2 MB
Liune D4 white milled mirror door 3 MB
Liune D5 moisture resistant door 2 MB
Liune D6 oak veneer door 2 MB
Liune D7 light opening door 2 MB
Liune D8 panel door 2 MB
Liune D9 glass door opal clear dark grey 2 MB
Liune D10 mirror door 2 MB
Liune D11 sauna glass sauna wood door 2 MB
Liune D13 veneer door 2 MB
Liune D14 print glass 2 MB
Liune D15 classic sliding door by liune 824 KB
Liune D16 design door 2 MB
10 vuoden takuu elementille

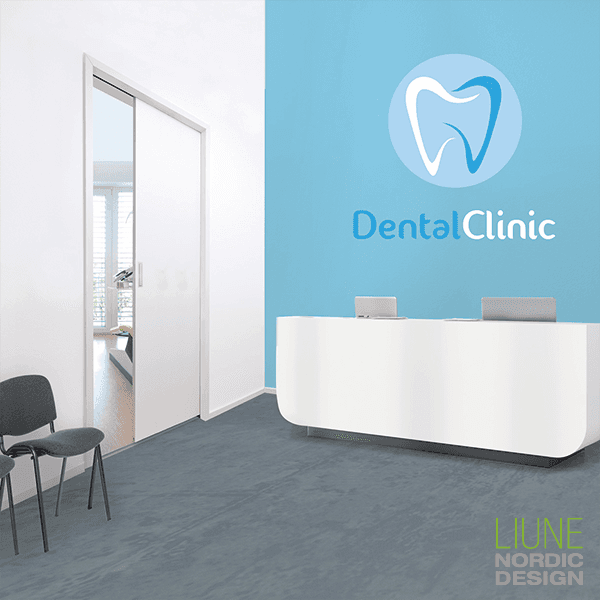

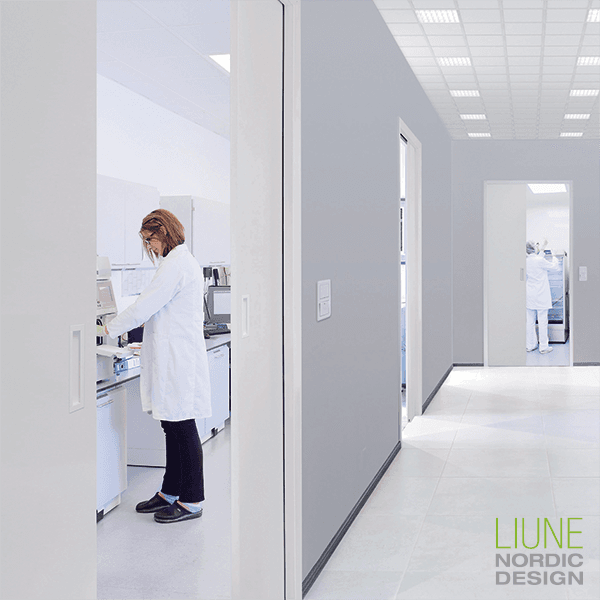

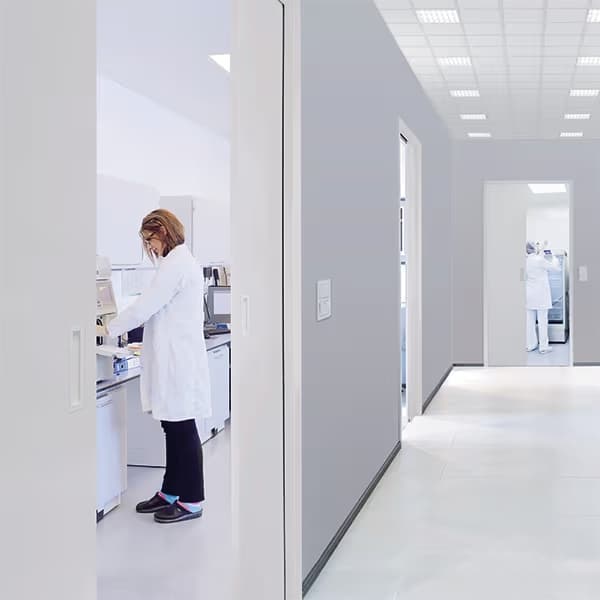

Huippuluokiteltua kestoa ja turvallisuutta Liunen Safe-ovikokonaisuudella. Safe sopii kaikkiin sellaisiin tiloihin, joissa halutaan ehkäistä mikrobikasvustojen esiintymistä ja lisääntymistä. Käyttökohteita ovat niin kodit, ravintolat ja sairaalat, kuin myös terveyskeskukset ja kaikki terveydenhuollon tilat, vanhainkodit, päiväkodit, koulut, julkiset tilat, sekä esim. elintarviketeollisuuden tilat.
Safe-oven pinta on kulutuksen kestävää (rasitusluokat 04 ja 05) ja on suurimmalla sisätilarasituksella luokiteltu. Yhdessä hyvän hygienian kanssa tämä estää bakteerikannan kasvun tuotteiden pinnalla.
Liunen Safe-kokonaisuuden tuotteissa niin ovessa, karmeissa kuin vetimessäkin on antibakteeripinta. Kaikkien vakioväri on valkoinen, mutta halutessa myös muut värisävyt ovat mahdollisia, lisätilauksesta kohteen suunnitelmien mukaan. Vetimen väri on aina sama kuin oven pinnan.
Toimitussisältö
- Liunen elementti yksilehtiselle tai pariovelle (kasattuna)
- Ovi (Safe-vakiovedin ja kiinnikkeet kiinnitettyinä)
- Safe- pintalistalliset karmit oviaukolle (määrämittaiset)
- Ruuvit kipsilevylle, karmeille ja liukukiskolle, rullastot, valkoiset karmitulpat ja soft -tiiviste vastakarmiin, säätöavain sekä liukukiskon puhdistusharja
