Tyyni | D18 Äänieristetty ovi
Ovikokonaisuus, jossa mitattu ääneneristysluokka 25dB (Rw32dB)
0,00 €
Kokonaishinta:
0,00 €
Käyttötarkoitus

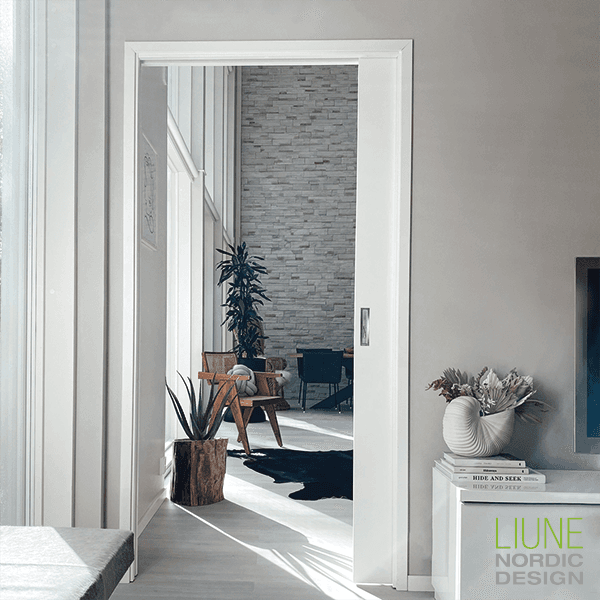

Useita käyttökohteita asunnoissa ja valituissa tiloissa, joissa halutaan normaalia parempi äänitekninen ominaisuus huoneiden välillä. Äänitekninen liukuovi Tyyni menee avautuessaan seinän sisään, ja soveltuu uudis- ja korjausrakentamisen kohteisiin.
Rakenne
Ovi on yhdistelmä -rakenteinen moderni ja luja dB-ovi. Vakiona ovi on reunustettu abs -listalla. Ovilevyn paksuus on 25 mm.
Elementti on rakenneterästä, tehtaalla hitsattu rakenne. Elementti valmistetaan CE-merkityistä teräsprofiileista.
Oven leveys
781-1281 mm yksilehtiset ovet.
Oven korkeus
TYYNI ovet ovat 2100 mm korkeita.
Seinän syvyys
Seinämän syvyys on 121 mm seinämäsyvyys 95 mm:n rungossa.
Ääneneristävyys
Äänieristysovi, jonka mitattu ääneneristysluokka on 25 dB ja laboratorioarvo Rw 32dB.
Sähkövedot
Elementin rungossa on vakiona paikat sähkövedoille kaikissa runkosyvyyksissä. Tarkemmat tiedot alla olevasta taulukosta liittyen kytkimien ja pistorasioiden ominaisuuksiin. Sähkörasiat sijoitettavissa aina oven viereen elementissä.
Oven pinta
Vakiovärinä on maalattu valkoinen (NCS S 0502-Y). Kaikki sävyt tilauksen mukaan RAL- ja NCS-sävykarttojen mukaan.
Heloitus
Liunen Luke-vedin kuuluu Tyyni-ovitoimitukseen. Ovi toimitetaan asennusvalmiina eli vedin valmiiksi kiinnitettynä.
Karmi
Ovissa on vakiona valkoiset erikoiskarmilistat, muut värisävyt saatavana tilauksesta. Karmisyvyys on 121 mm ja seinän runkosyvyys 95 mm.
Kynnys
Liunessa ei ole kynnystä, vaan kulku on esteetön. Liunen dB -ovesta laskeutuu automaattinen tiivistekynnys, joka yhdistää turvallisuuden ja mukavuuden yksinkertaisen huomaamattomaan muotoon.
Tiivistys
Vastakarmissa on yksi dB-tiiviste.
Eriste
Eristeenä akustiikkalevy, paloluokitus on paras, A1 (EN 13501-1). Levyn ydin on palamatonta kivivillaa.
Varustelu
Ripustusmekanismit ovat kiinnitettynä elementtiin jo tehtaalla ja ovessa on myös valmiina kiinnikkeet ja vetimet. Oven sävyn voi valita vapaasti. Ovi jää 50 mm ulos rakenteesta, kun ovi on seinän sisällä eli oven ollessa auki, joten tämä kannattaa huomioida oven leveyttä ("Vapaa kulkuaukko") valitessa.
Huom! Koska Tyyni-ovessa on erityinen dB-mekanismi, siihen ei voi asentaa hidastinta.
Takuu
Myönnämme kymmenen (10) vuoden takuun Liune Door -elementtirungolle. Tämä edellyttää, että tuotteiden asennusohjeita on noudatettu ja tuotteet ovat kotikäytössä. Takuu on voimassa Suomessa. Liune myöntää 2 vuoden tuotetakuun dB-oville.
Tyyni dB-oviesite PDF
Toimitussisältö
- Liunen elementti yksilehtiselle tai pariovelle (kasattuna)
- Ovi (vedin ja kiinnikkeet kiinnitettyinä)
- Karmit oviaukolle (määrämittaiset)
- Ruuvit kipsilevylle ja karmeille, rullastot, eristeet, valkoiset karmitulpat ja dB -tiiviste vastakarmiin, säätöavain sekä liukukiskon puhdistusharja
Mitat
SUUNNITTELU
Haluamme tehdä rakenteiden suunnittelun mahdollisimman helpoksi. Olemme kehittäneet näille sivuille konkreettisia apuvälineitä suunnittelutyön helpottamiseksi. Suunnittelutyötä helpottavat rakenteiden CAD-kuvat (DWG), PDF-mittapiirrokset, tuoteselosteet, tuotekortit ja Liune GDL-objekti. GDL-objektikirjasto on monipuolinen ja helppokäyttöinen suunnittelijan työkalu, joka toimii ArchiCAD-ympäristössä. Tuotetietojen verkkomateriaalin käyttö edellyttää Acrobat Reader -ohjelmaa. DWG-piirrosten avaaminen ja käsittely vaatii erillisen CAD-ohjelman. Mikäli käytössäsi on ArchiCAD -ohjelma, voit ladata itsellesi Liune GDL -objektin.
Mukavia suunnitteluhetkiä Liune -objektien parissa!
Lisätietoja myynti@liunedoor.com tai Lauri Laineelta 020 734 1400
Alta löydät DWG-tiedostot CAD-ohjelmiin, PDF-tiedostot lukuohjelmiin, GDL-objektit ArchiCAD versioihin, RFA-tiedostot Autodesk Revit ohjelmaan ja VXZ-tiedostot Vertex käyttöön. Tiedostoista löydät tarvittavat mittatiedot.
LIUNE CAD -piirroskirjasto DWG
Autodesk AutoCAD ohjelmille, dwg on dynaamisena blokkina. Tiedosto sisältää Liunen kaikki elementtien vaihtoehdot, myös Liunen saneerauselementit.
Liune dynamic block library 2022.dwg (13.5Mt)
User's guide Liune AutoCAD dynamic blocks.pdf
LIUNE DOOR PDF -kirjasto mittapiirroksilla
LIUNE DOOR erikoiskorkeat ovet runkosyvyydet 66mm ja 95mm
LIUNE DOOR sauna runko 95mm 120mm 565 KB
LIUNE DOOR yksilehtinen ja pariovi runko 120mm 592 KB
LIUNE DOOR yksilehtinen ja pariovi runko 66mm 1 MB
LIUNE DOOR yksilehtinen ja pariovi runko 95mm 2 MB
Liune saneerauselementit 3 MB
Liune saneerauselementit ilman vastakarmia 3 MB
Uusi Liunen ArchiCAD-objekti 1/2023
Käyttäjän opas GDL Liune kirjastolle.pdf
LIUNE VXZ -tiedostot (Vertex)
Tiedostot ja niiden sisältämät tiedot on annettu mahdollisimman täsmällisesti. Yritys ei vastaa tiedostoissa, toiminnoissa tai mitoissa olevista mahdollisista virheistä. Tietojen oikeellisuus tulisi aina tarkistaa.
LIUNE Revit RFA -tiedostot, Autodesk Revit ver. 2016
Liune D1 massive door 2 MBLiune D2 laminate door 2 MB
Liune D3 smooth white door 2 MB
Liune D4 white milled mirror door 2 MB
Liune D5 moisture resistant door 2 MB
Liune D6 oak veneer door 2 MB
Liune D7 light opening door 2 MB
Liune D8 panel door 2 MB
Liune D9 glass door opal clear dark grey 2 MB
Liune D10 mirror door 2 MB
Liune D11 sauna glass sauna wood door 2 MB
Liune D13 veneer door 2 MB
Liune D14 print glass 2 MB
Liune D15 classic sliding door by liune 916 KB
Liune D16 design door 2 MB
Ohjeistus BIM objekteille Autodesk RFA tiedostot
Ovien pintarakenteet Revit:iin
Pintojen esikatselu:
Lataa pintarakenteet oville alla olevasta linkistä ja tallenna ne. Tarvitset kuvat Revit-ohjelmassa ovien pintana valkoisen tilalle molemmissa Revit-versioissa.
Liune door textures 2,59 MB
RFA 2012 tiedostot (Autodesk Revit ver. 2012-2015)
Liune D1 massive door 2 MB
Liune D2 laminate door 2 MB
Liune D3 smooth white door 2 MB
Liune D4 white milled mirror door 3 MB
Liune D5 moisture resistant door 2 MB
Liune D6 oak veneer door 2 MB
Liune D7 light opening door 2 MB
Liune D8 panel door 2 MB
Liune D9 glass door opal clear dark grey 2 MB
Liune D10 mirror door 2 MB
Liune D11 sauna glass sauna wood door 2 MB
Liune D13 veneer door 2 MB
Liune D14 print glass 2 MB
Liune D15 classic sliding door by liune 824 KB
Liune D16 design door 2 MB
10 vuoden takuu elementille

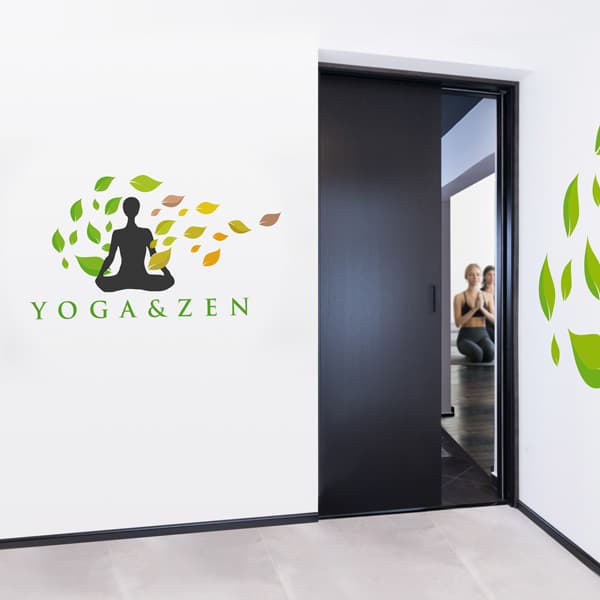

Liunen äänieristetty liukuovi, joka menee seinän sisään. Oven laadukas rakenne antaa tilalle ääniteknisen ominaisuuden. Tyyni-oven mitattu äänieristysluokka on 25dB (Rw=32dB).
Tyyni dB-oviesite PDF
Kaikissa huoneissa kuulostaa joltakin. Kunkin huoneen käyttötarkoitusta varten on akustiikkaa suunniteltaessa hyvä huomioida myös oven tuoma vaikutus tilaan. Akustiikka syntyy rakenteista, materiaaleista, laitteista ja rakentamistavoista. Haluttujen olosuhteiden varmistamiseen kannattaa aina ottaa asiantuntija avuksi. Liunen ovimateriaalit on valittu huolella ja pystymme tarjoamaan parhaan viihtyvyyden kotiisi.
Sitowise Oy on testannut Liune järjestelmän ovet ja seinät laboratoriossa akkreditointivaatimuksella SFS-EN ISO/IEC 17025. Myös perinteisen puulaakaoven testitulos on mitattu, ja se on Rw 12 dB.
Ovi jää 50 mm ulos rakenteesta, kun ovi on seinän sisällä eli oven ollessa auki, joten tämä kannattaa huomioida oven leveyttä ("Vapaa kulkuaukko") valitessa.
Toimitussisältö
- Liunen elementti yksilehtiselle tai pariovelle (kasattuna)
- Ovi (vedin ja kiinnikkeet kiinnitettyinä)
- Karmit oviaukolle (määrämittaiset)
- Ruuvit kipsilevylle ja karmeille, rullastot, eristeet, valkoiset karmitulpat ja dB -tiiviste vastakarmiin, säätöavain sekä liukukiskon puhdistusharja
Huom! Koska Tyyni-ovessa on erityinen dB-mekanismi, siihen ei voi asentaa hidastinta.
