Käyttötarkoitus
Useita käyttökohteita sisärakentamisen tiloissa kuten olohuone, keittiö, makuuhuone, vaatehuone, keittokomerot, kodinhoitohuone, lastenhuone, kotitoimisto, toimistot, liike-ja edustustilat, neuvotteluhuoneet, sauna, wc, kylpyhuonemoduulit, pesuhuone, toimistot, hytit ja kohteet joissa tilasuunnittelu on parhaalla mahdollisella tasolla. Soveltuu uudisrakentamiseen ja korjausrakentamiseen.

Rakenne

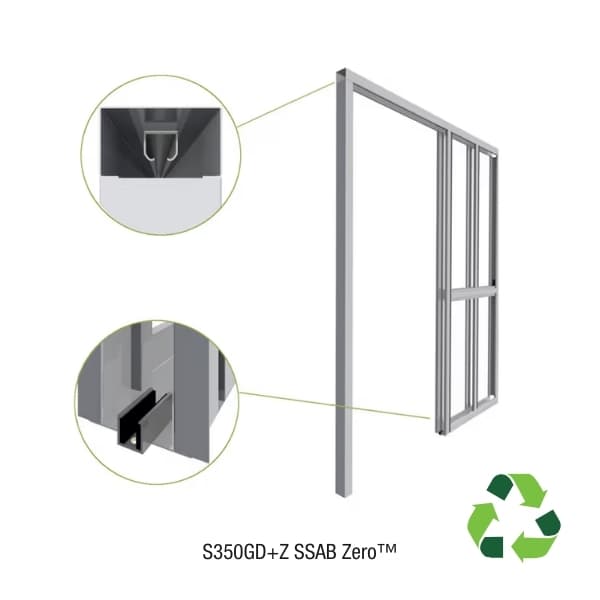

Elementti on valmistettu lujasta teräsohutlevystä. Materiaali S350GD+Z SSAB Zero™. Elementti on tehtaalla hitsattu väliseinärakenne. Elementti valmistetaan CE-merkityistä teräsprofiileista ja profiilit on valmistettu kestävästä kuumasinkitystä rakenneteräksestä ja vuonna 2024 olemme saaneet mahdollisuuden valmistaa elementin teräsprofiilit ympäristöystävällisestä SSAB Zero™ teräksestä. Liune Zero elementti toimii osana seinärakennetta ja sen lisäksi, että väliseinärangat voidaan valmistaa SSAB Zero™ -teräksestä on Liune elementti myös valmistettu ilmastoystävällisestä teräksestä.

Elementin seinämäsyvyys
66 mm ja levytyksen kanssa 92 mm

70 mm vientiin tai korjausrakentamiseen, levytetty rakenne 96 mm.

95 mm ja levytetty rakenne 121 mm

120 mm ja levytetty rakenne 146 mm

Oviaukko levytyksessä
647-1347 mm yksilehtiset ovielementit ja pariovielementit leveys 1434-2034 mm. Verkkokaupassa tunnistat pariovet leveyksistä, eli "Vapaa aukko" on esim.  1234 mm, 1434 mm,1834 mm ja yksilehtiset 810 mm, 910 mm jne.

Oven korkeus
Oven korkeudet elementissä ovat 2100 mm, 2300 mm.

Oven paksuudet
66 mm rungossa 8 mm

95 mm rungossa 8 mm

120 mm rungossa 8 mm

Ääneneristävyys
Liunen rakenteiden testit on tehnyt Sitowise Oy.

Sähkövedot
Kaikissa elementeissä on vakiona paikat sähkövedoille. Sähkörasioiden paikat elementissä on oven vieressä.

Ovien toiminta
Kaikki liukuovet liukuvat kokonaan Liunen elementin taskuun ja ovessa on lukitusmekanismi. Kun ovessa on ulkoneva vedin vie se vapaasta kulkuaukosta noin 100 mm. Ovien ohjauskisko on elementin alaprofiilissa valmiiksi asennettuna.

Ovet ja karmit tilataan erikseen, tai voit tilata valmiin ovikokonaisuuden täältä.

Kynnys ja elementin asennustaso
Liunessa ei ole kynnystä, vaan kulku on esteetön. Elementin alaprofiilin taso asennetaan valmiin lattiapinnan tasoon. Voit ostaa valmiit orgaanittomat asennuspalat erikseen laatta -tai parkettiasennukseen.

Varustelu
Liukukisko on esireijitetty ja sille on valmis paikka elementin kantavissa profiileissa.
Työmaalla väliseinäasennuksen yhteydessä nostetaan valmis Liunen elementti osaksi väliseinää asennusohjeen mukaan.
Hidastin on käyttömukavuutta pehmentävä lisävaruste ja se asennetaan elementtiin.
Liune on valmistettu niin että ovi liukuu kokonaan Liune taskuun. Ovi ponnahtaa taskusta painamalla vetimen korkeudelta ovea. Ominaisuus on kaikissa elementeissä.

Elementissä on myös asennusaikaisia suojia, jotka poistetaan vasta oviasennuksen yhteydessä.

Takuu
Myönnämme (10) kymmenen vuoden takuun Liune Door -elementtirungolle. Tämä edellyttää, että tuotteiden asennusohjeita on noudatettu ja tuotteet ovat kotikäytössä.

Lisätietoa elementeistä täältä.

---

Miten verkkokauppa toimii? Tilausohjeet täältä.



---

Toimitussisältö

• Liunen elementti valitulle ovityypille
• Ruuvit kipsilevylle ja karmeille
• Lisätilauksesta elementin korotuspalat lattiamateriaalin mukaan

ESITTEET

Liune Door -esite PDF

---

EPD-ympäristöseloste

---

Ohje verkkokauppatilaukseen

Verkkokaupastamme ostat helposti ja turvallisesti. Ohje tilaamiseen täällä.

OHJEET

Liune Door asukasohje PDF

Liune Door tuoteohje PDF

Liune Door asennusohje yksilehtinen ovi, elementti ja karmit PDF

AUTOMAATIO
- Tuoteohje PDF

PARIOVET
- Asennusohje PDF

SÄHKÖVEDOT
- Asennusohje PDF

SANEERAUSELEMENTTI
- Vastakarmillinen saneerauselementti PDF
- Saneerauselementti ilman vastakarmia PDF

---

Kaikki Aulis Lundell Oy:n esitteet löydät täältä.

SUUNNITTELU

Haluamme tehdä rakenteiden suunnittelun mahdollisimman helpoksi. Olemme kehittäneet näille sivuille konkreettisia apuvälineitä suunnittelutyön helpottamiseksi. Suunnittelutyötä helpottavat rakenteiden CAD-kuvat (DWG), PDF-mittapiirrokset, tuoteselosteet, tuotekortit ja Liune GDL-objekti. GDL-objektikirjasto on monipuolinen ja helppokäyttöinen suunnittelijan työkalu, joka toimii ArchiCAD-ympäristössä. Tuotetietojen verkkomateriaalin käyttö edellyttää Acrobat Reader -ohjelmaa. DWG-piirrosten avaaminen ja käsittely vaatii erillisen CAD-ohjelman. Mikäli käytössäsi on ArchiCAD -ohjelma, voit ladata itsellesi Liune GDL -objektin.

Mukavia suunnitteluhetkiä Liune -objektien parissa!

Lisätietoja myynti@liunedoor.com tai Lauri Laineelta 020 734 1400

---

Alta löydät DWG-tiedostot CAD-ohjelmiin, PDF-tiedostot lukuohjelmiin, GDL-objektit ArchiCAD versioihin, RFA-tiedostot Autodesk Revit ohjelmaan ja VXZ-tiedostot Vertex käyttöön. Tiedostoista löydät tarvittavat mittatiedot.

---
